Category Archives: RTL-SDR
Galeria de Imagens – GOES-16
Gif’s animados – 1 dia/gif (FuillDisk – False color)
FullDisk – False Color
FullDisk – Channel 9 (Enhanced)
Recepção satélite meteorológico
Recepção de imagem do satélite meteorológico METEOR-M N2 em 03/11/2017:
Imagens Digitais LRPT
UPDATE: 25/08/2016
Finalmente recebi o meu AirSpy mini e também consegui calibrar o meu filtro VHF (aqui). E posso dizer: o resultados de ambos é totalmente diferente de quando se utiliza um simples dongle SDR ‘comum’. Segue abaixo a primeira imagem que recebi do METEOR-M2 na órbita #11058
26/08/2016
-
- METEOR-M N2
25/08/2016
-
- METEOR-M-N2 – Órbita #11058
Depois de conseguir receber imagens dos satélites NOAA, chegou a hora de testar com as imagens digitais dos satélites METEOR-M-N1 e METEOR-M-N2, que são dois satélites meteorológicos russos. Estes satélites transmitem as imagens no formato LRPT (Low Rate Picture Transmission) e possuem uma resolução bem maior que os satélites NOAA (cerca de 1Km/pixel). Estes satélites possuem uma órbita polar circular a uma altitude de 820Km.
22/03/2016
-
- METEOR-M N2 – Órbita #8843
10/02/2016
-
- METEOR-M-N1 – Órbita #33207 – 08:11
06/01/2016
-
- METEOR-M-N1
-
- METEOR-M-N1
-
- METEOR-M-N1 – Thermal
04/01/2016
-
- METEOR-M-N1
-
- METEOR-M-N1
29/12/2015
-
- METEOR-M-N1
23/12/2015
-
- METEOR-M-N1 Canais 122
-
- METEOR-M-N1 Canais 123
14/12/2015
-
- METEOR-M-N1
13/12/2015
-
- METEOR-M-N1 – 08:52 – RGB 123
-
- METEOR-M-N1 – 08:52 – False-colour
-
- METEOR-M-N1 – 08:52 – Remapped
-
- METEOR-M-N1 – 08:52 – Vegetation
12/12/2015
-
- METEOR-M-N1
10/12/2015
-
- METEOR-M-N2 – 9:36
Calibrando o filtro p/ NOAA e METEOR-M N2
Finalmente consegui um equipamento para poder testar e caracterizar meus filtros e minhas antenas: um VNA! Na verdade, um miniVNA! heheh
Enfim, algumas imagens da versão final do filtro já com a calibragem efetuada.
-
- Filtro – Interior
-
- Filtro Montado
PDF com detalhes:
Consegui ótimo resultados com esse filtro. O mesmo tem uma perda de -1,72dB em 137.5Mhz, o que é um ótimo resultado para um filtro construído em casa com sucata.

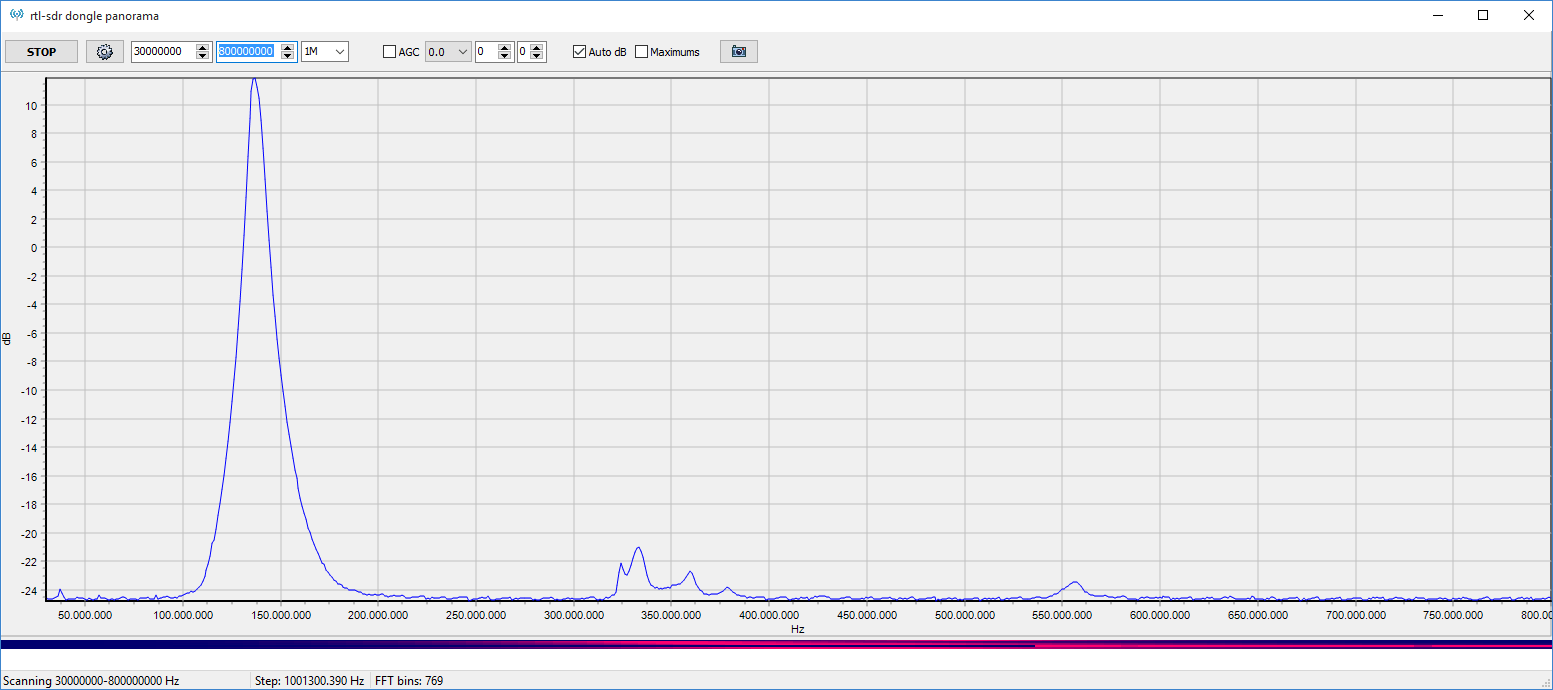

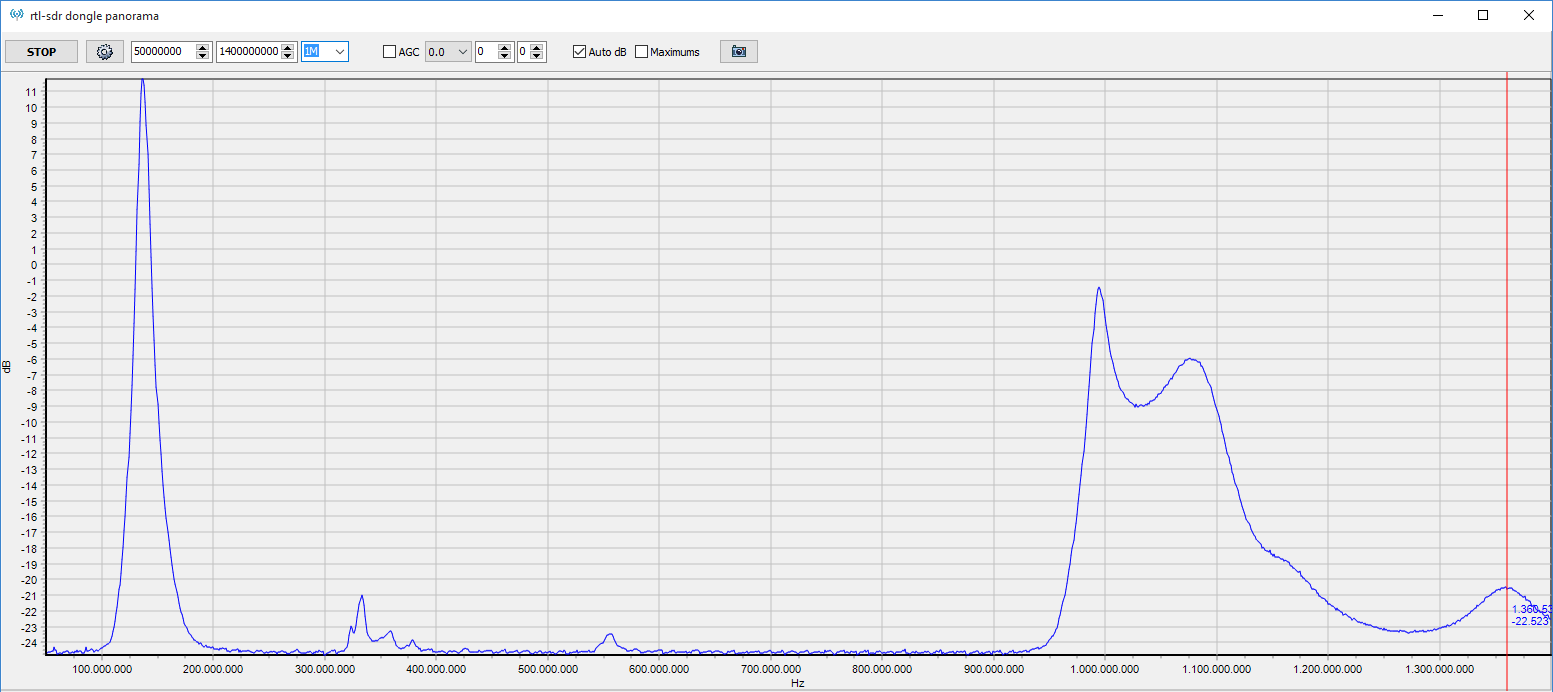

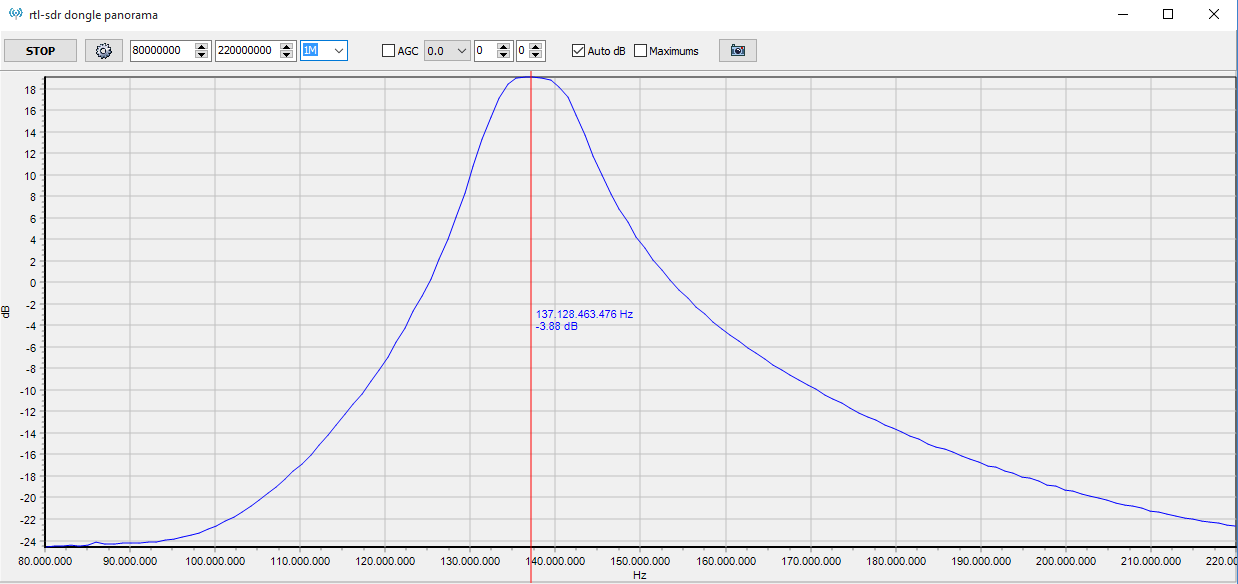

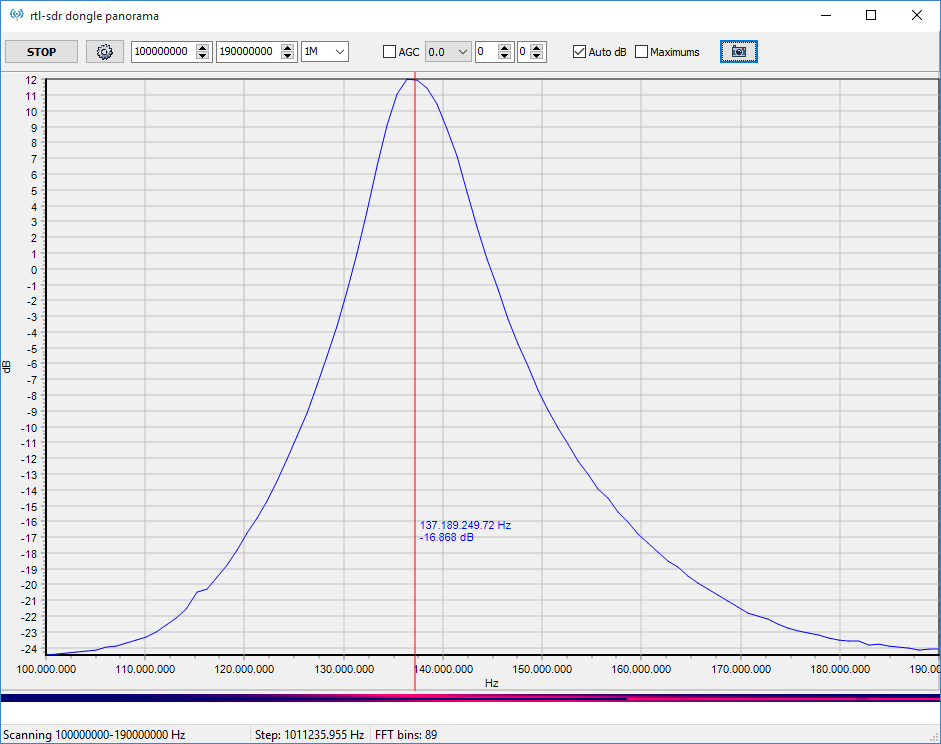

Mais algumas imagens sa calibração que fiz no meu filtro para receber as imagens dos satélites NOAA e METEOR-M N2 (satélites meteorológicos). O filtro esta calibrado para faixa de 137.100Mhz.
-
- Filtro para Satélite
Nova antena DCA para satélites meteorológicos
Depois de não obter sucesso na primeira antena DCA (Double Cross Dipole) montada, resolvi tentar novamente. Dessa vez, utilizei cabos RGC-58 ao invés do RG-58. Também adicionei ferrites nos dipolos e com a ajuda de um amigo (Sr. Wilson), consegui tunar a antena exatamente para 137Mhz utilizando um analisador de antenas da Comet.
A estrutura da antena continua a mesma: tubos de PVC para sustentação e dipolos de alumínio 3/8. Para segurar os dipolos nos canos de PVC, utilizei silicone industrial ao invés de massa plástica…dá menos trabalho e seca mais rápido! A saída dos fios de cada dipolo também ficou mais próxima do dipolo, e não do centro (cruzeta), como na versão anterior. Também utilizei um conector VHF para efetuar a ligação com com o SDR (na versão anterior, o fio do cabo era soldado diretamente na antena). E por último, a pintura para proteger um pouco a antena do sol (dessa vez Azul).
As primeiras imagens recebidas com esta antena estão aqui.
