Projeto GOES – Parte 2

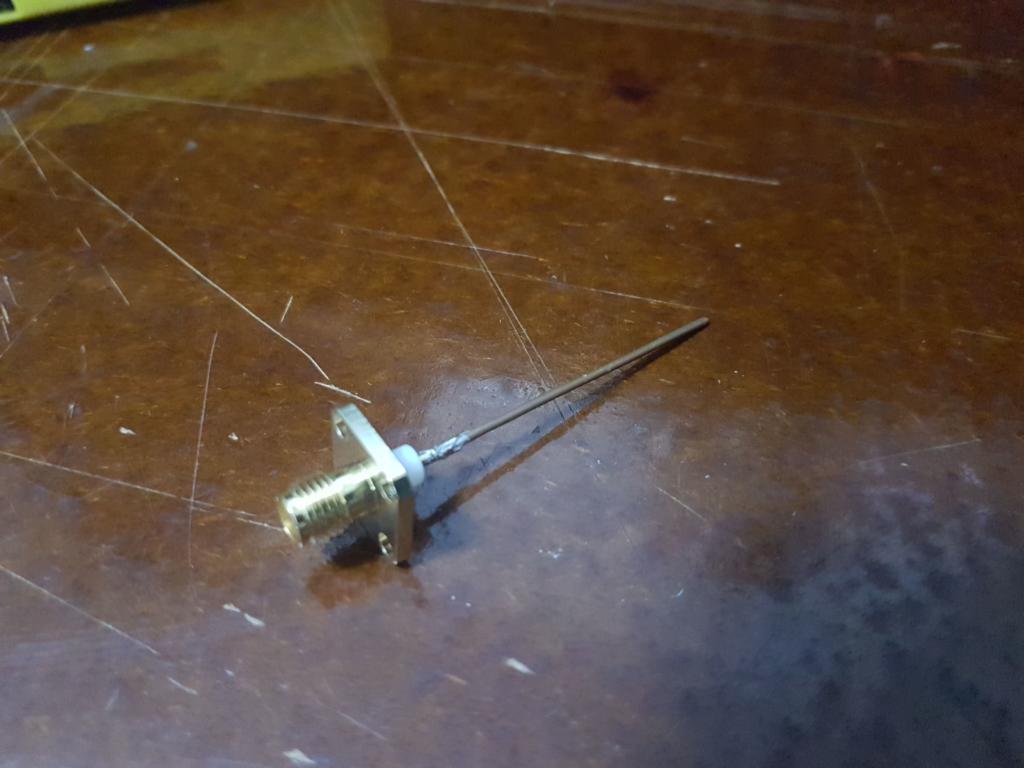

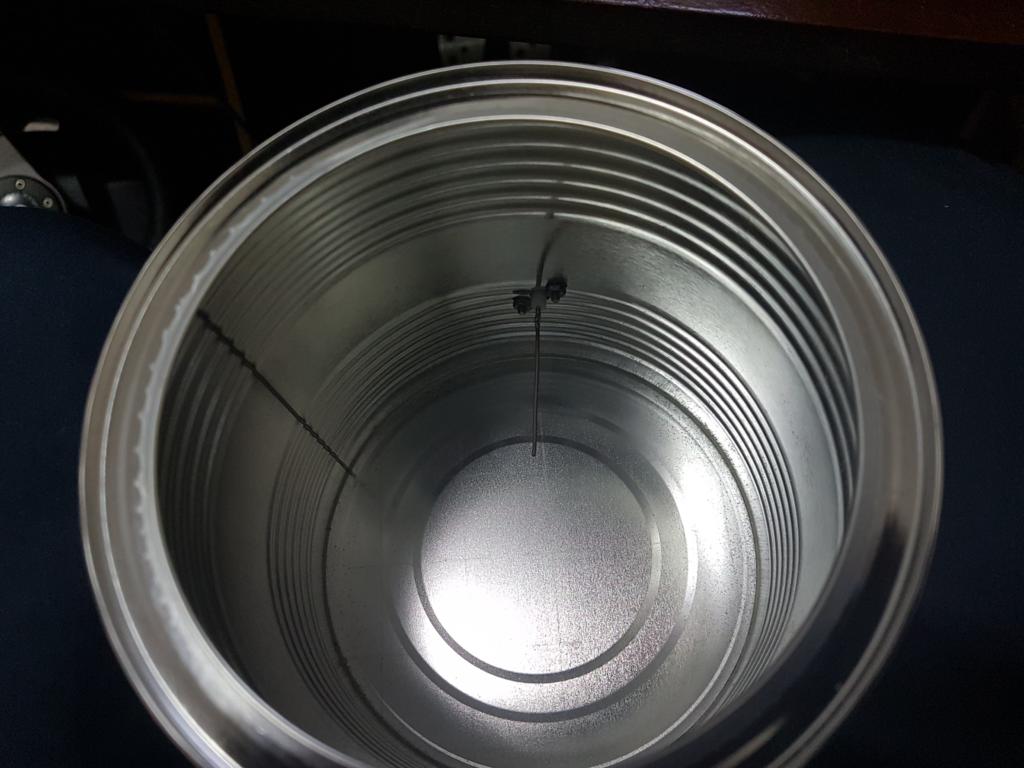

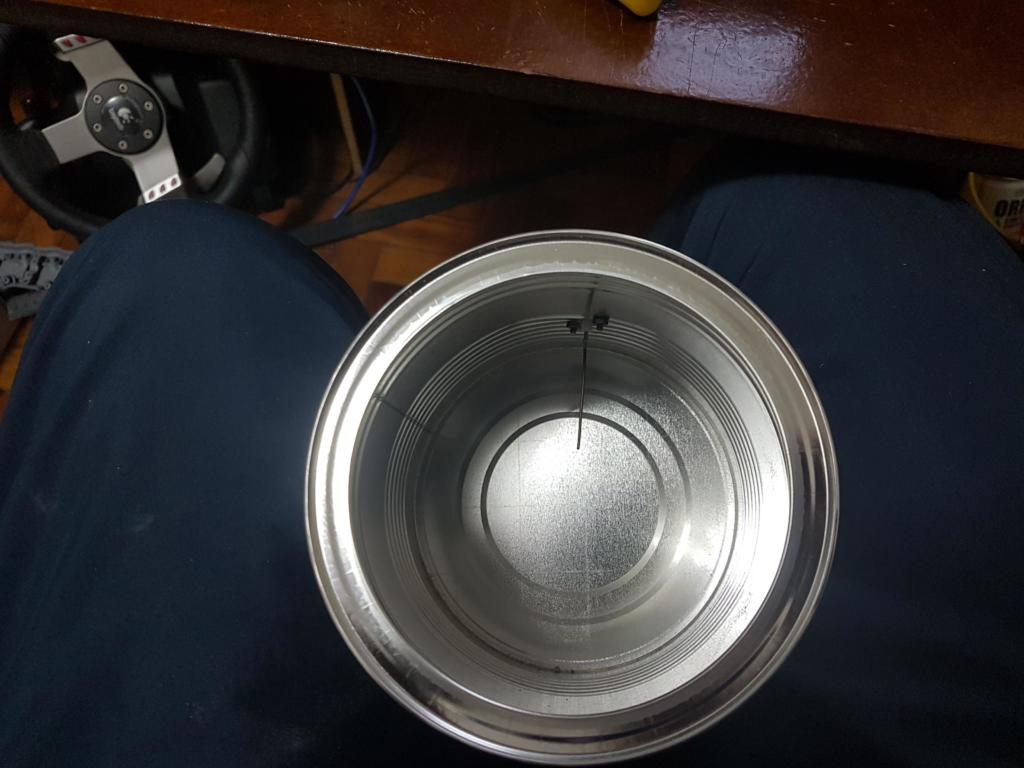

Já com a antena montada, comecei a montar o feedhorn. Para tal, utilizei uma lata de Neston.

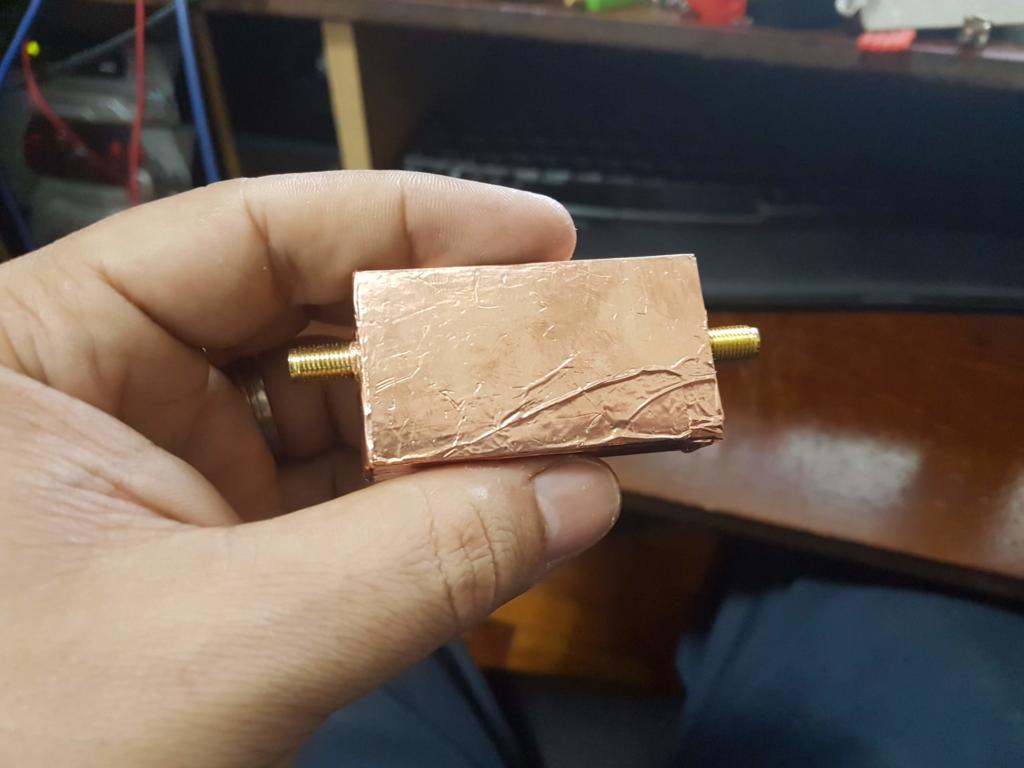

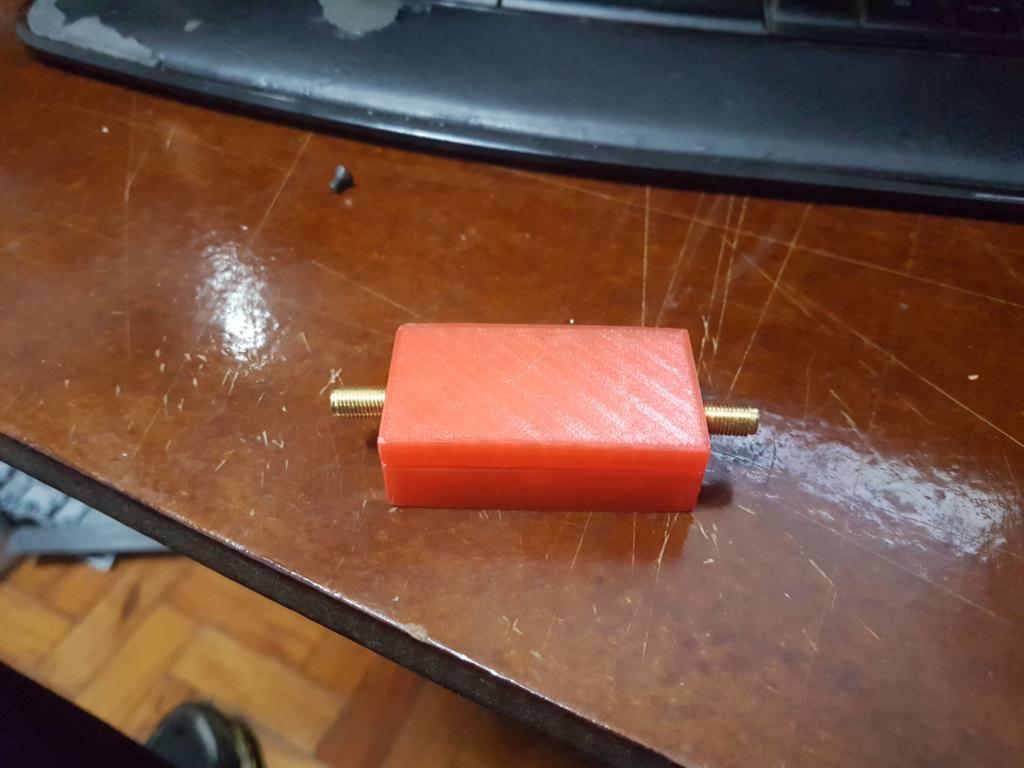

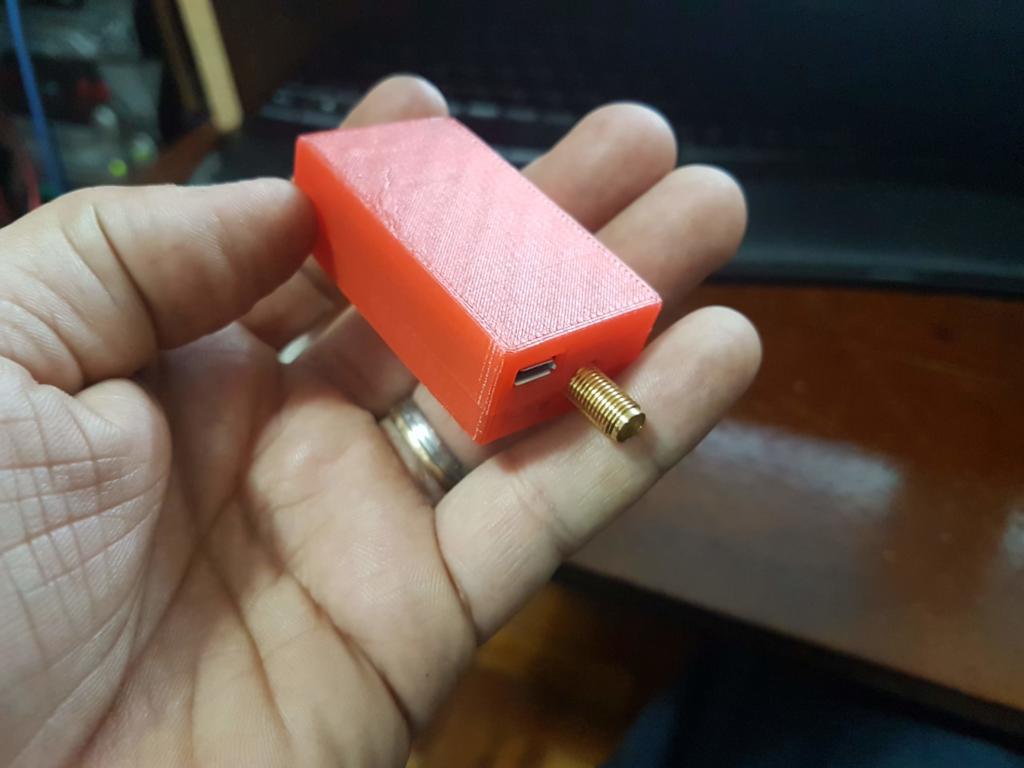

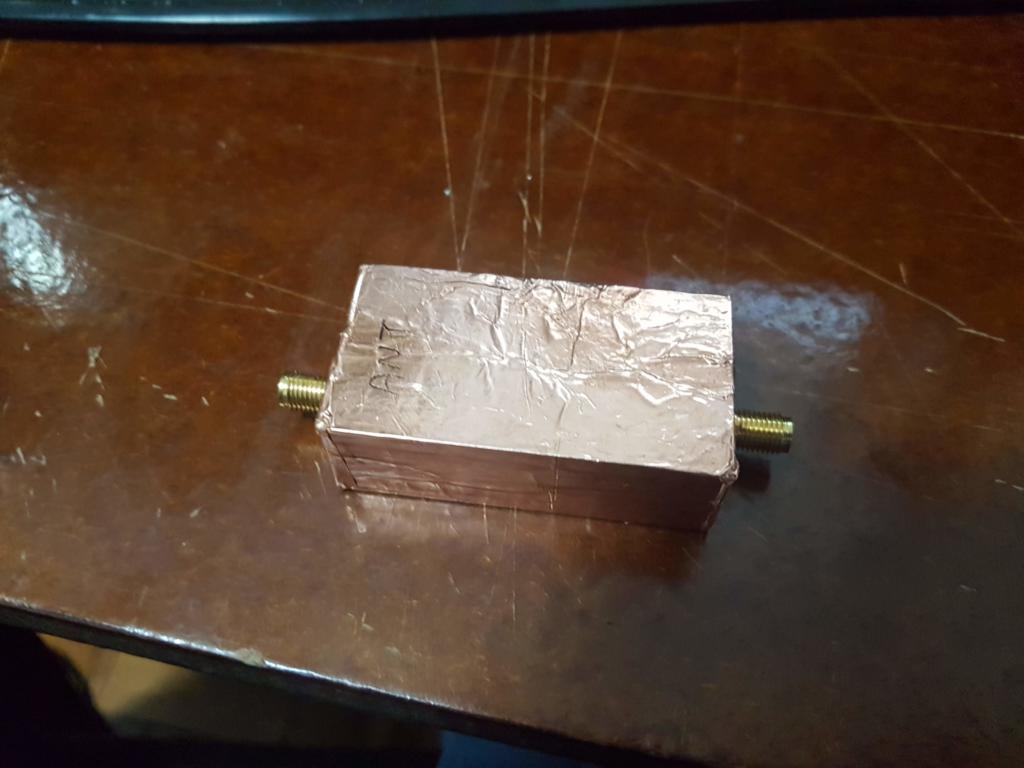

Também imprimi um case para poder montar o SAWBird GOES. Como o caso é de plástico, aproveitei e envelopei ele com um colante de cobre. A ideia é criar uma proteção RF extra para o SAWBird.

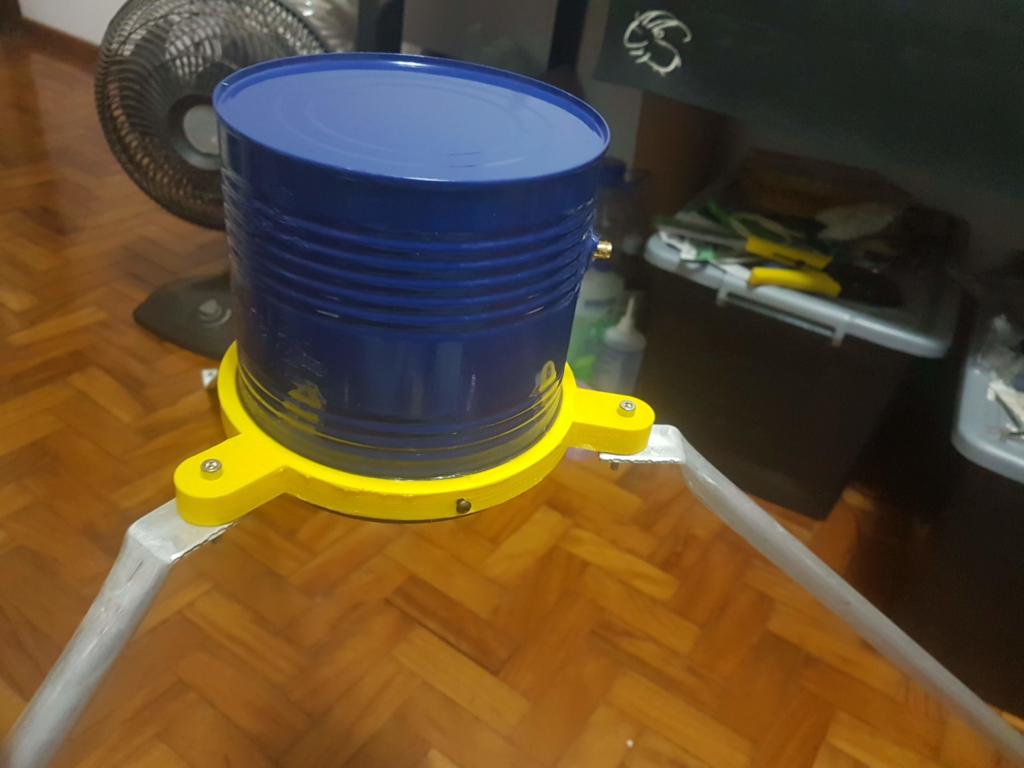

Também pintei a lata de Neston para protege-la do tempo e evitar ferrugem. Claro que isso não irá resolver…mas irá fazer com que a lata dure mais se comparado ao uso sem pintura.

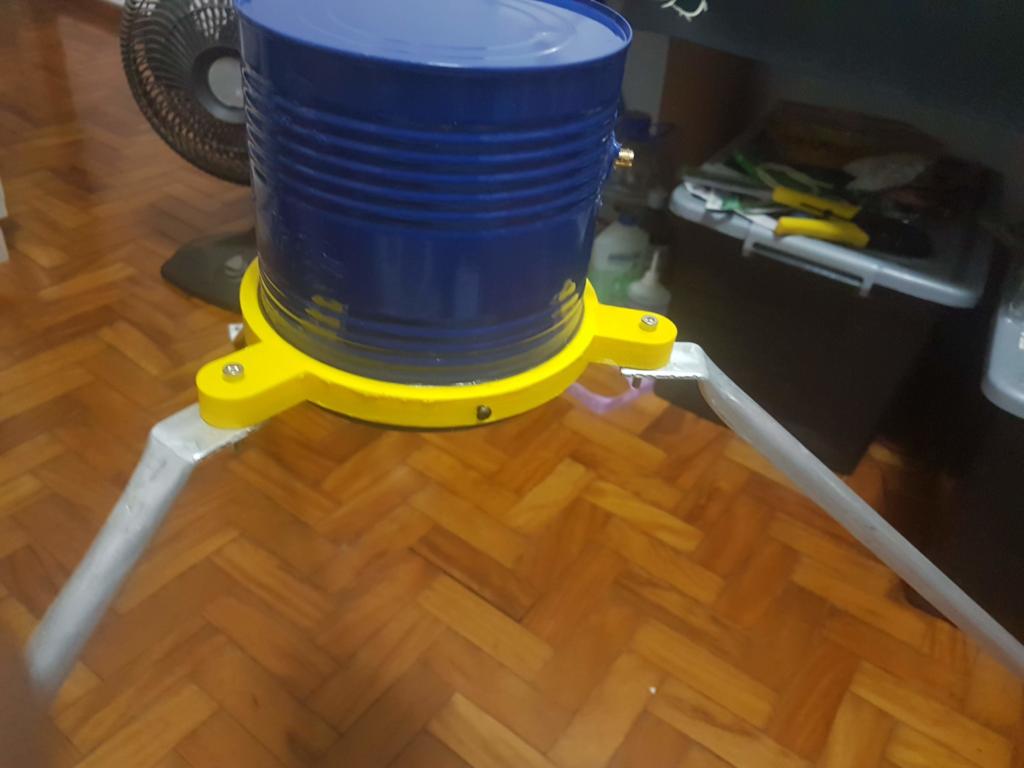

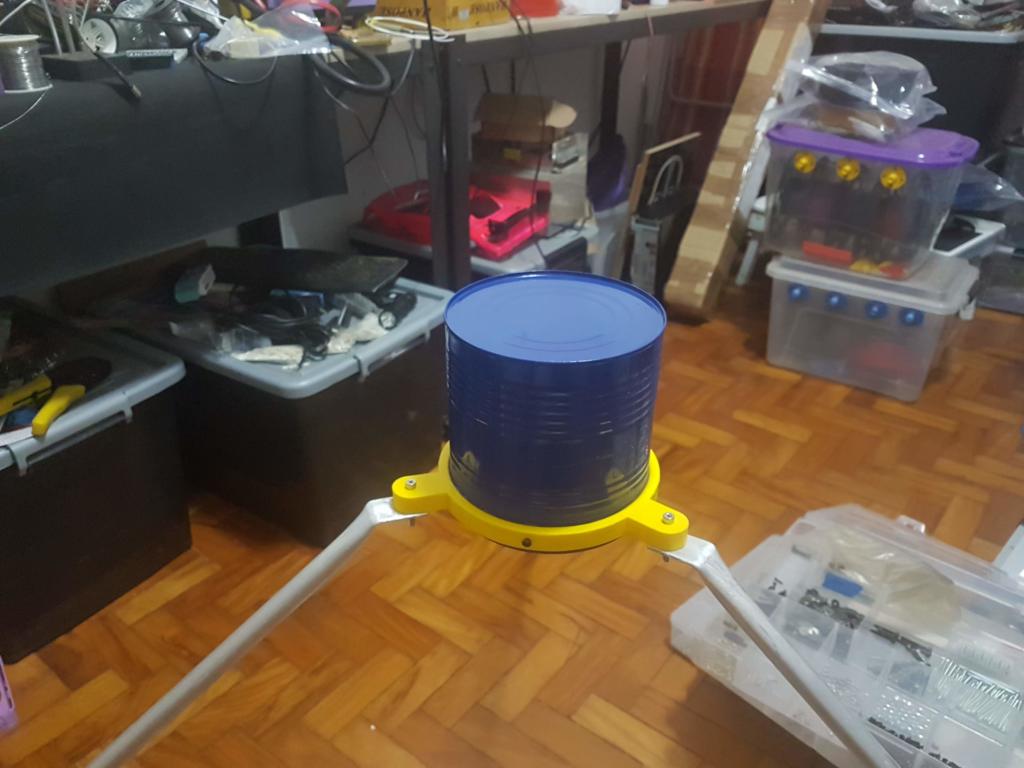

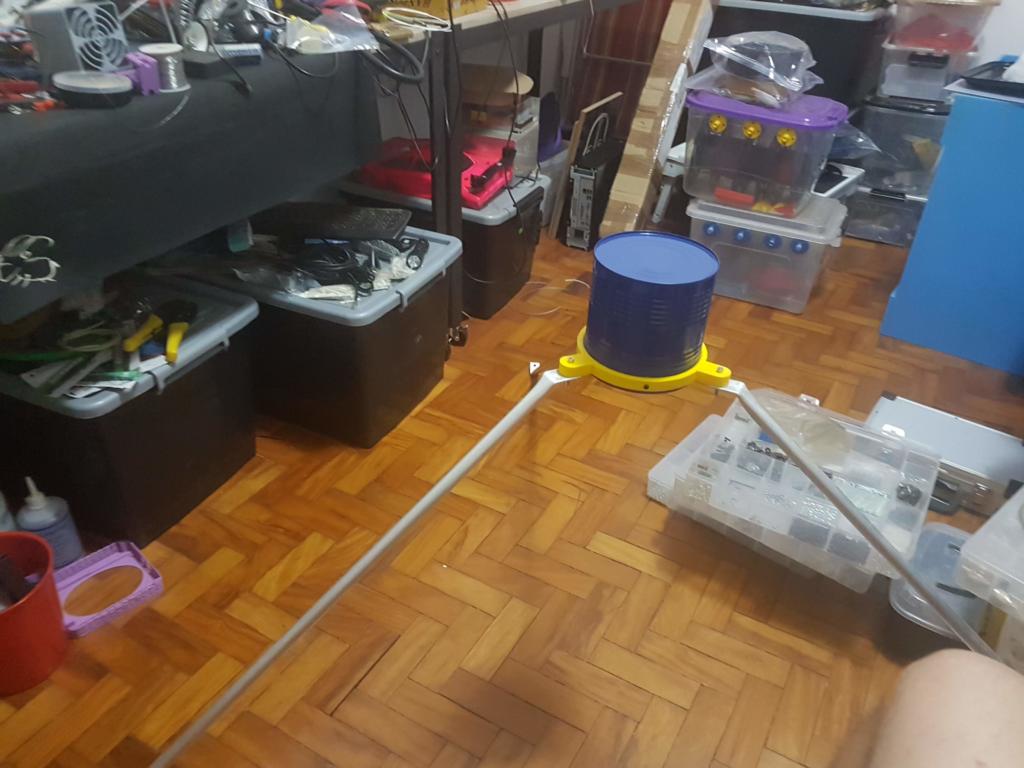

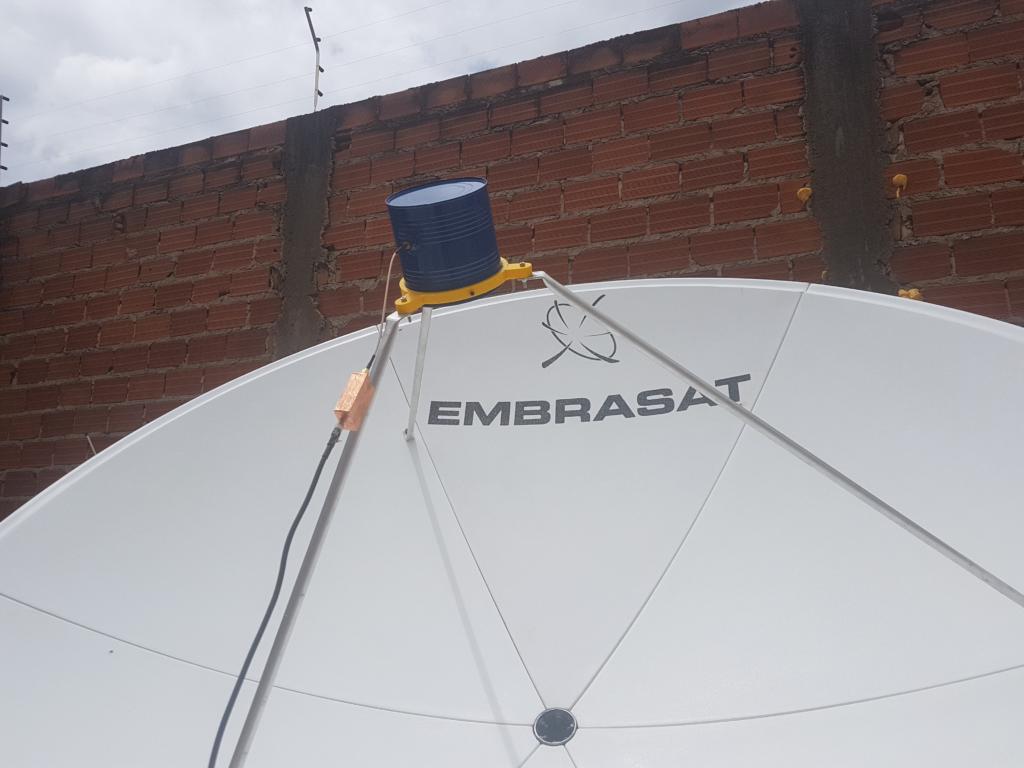

A montagem no suporte também ficou ótima, não foi preciso nenhum ajuste!

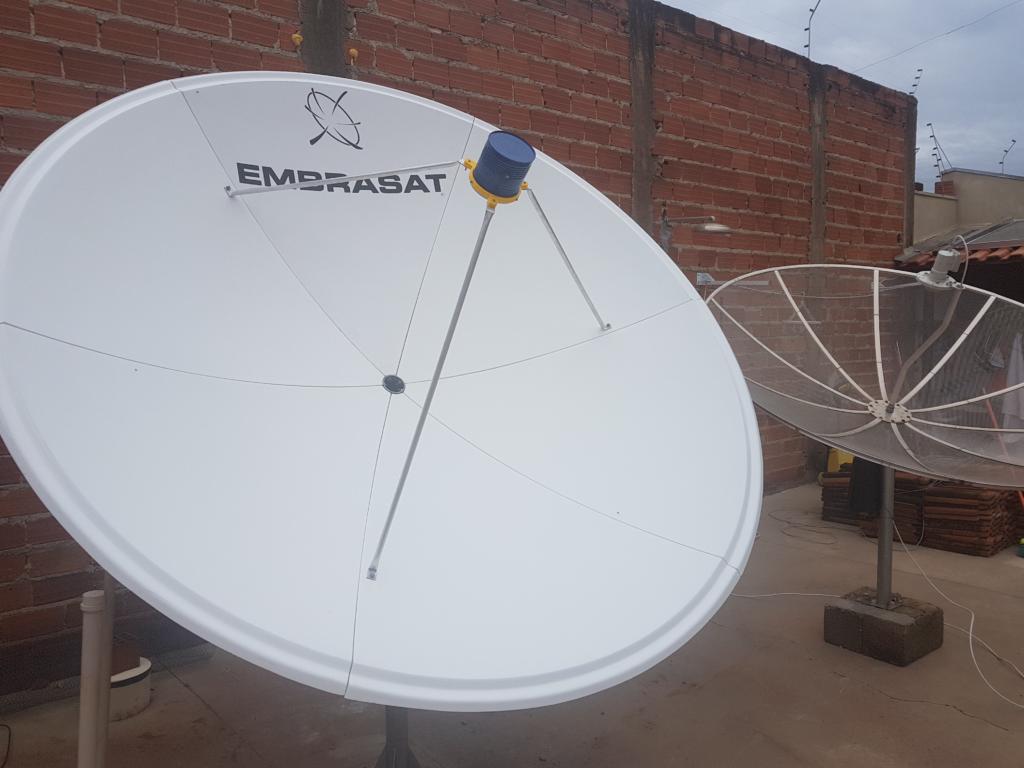

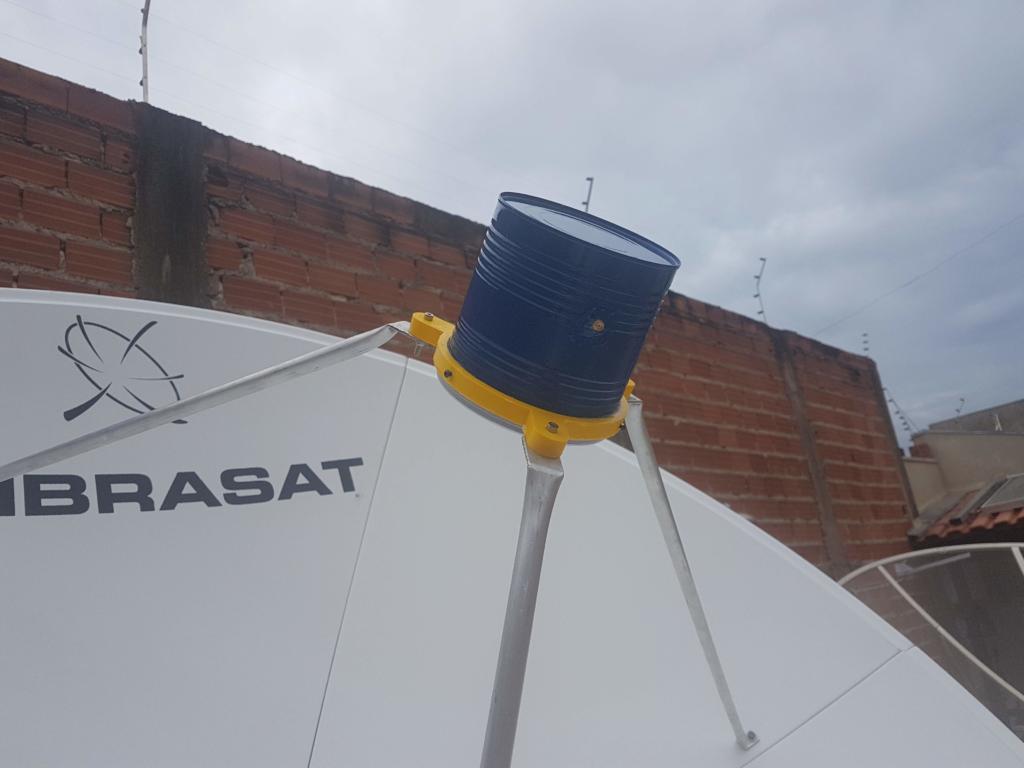

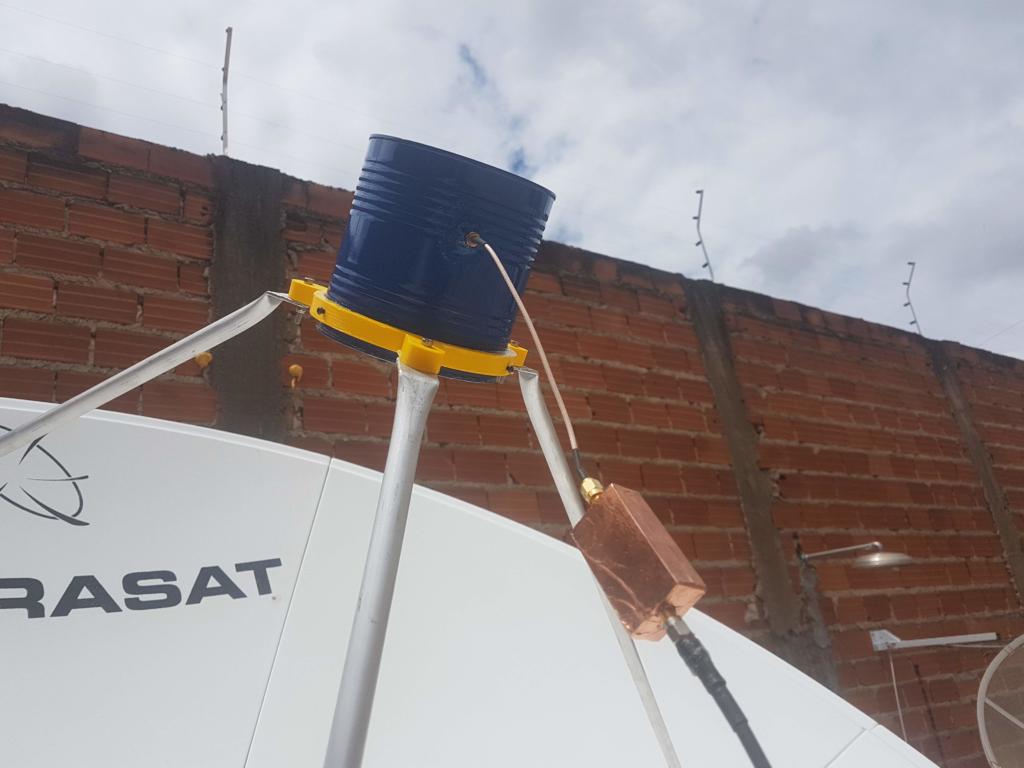

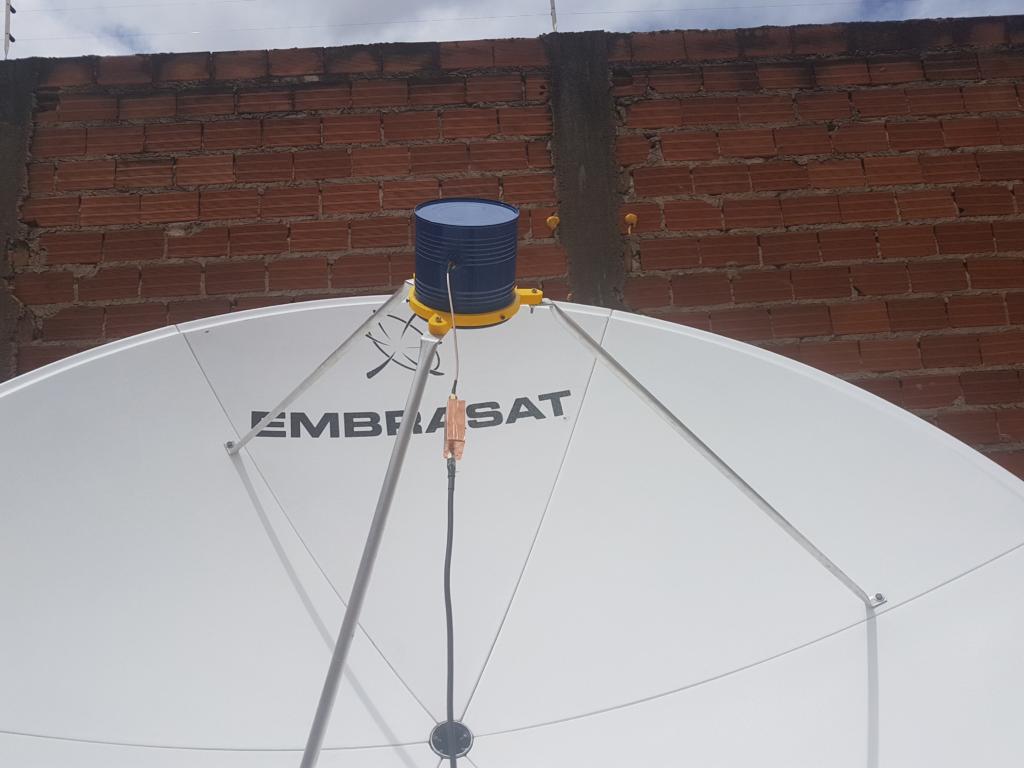

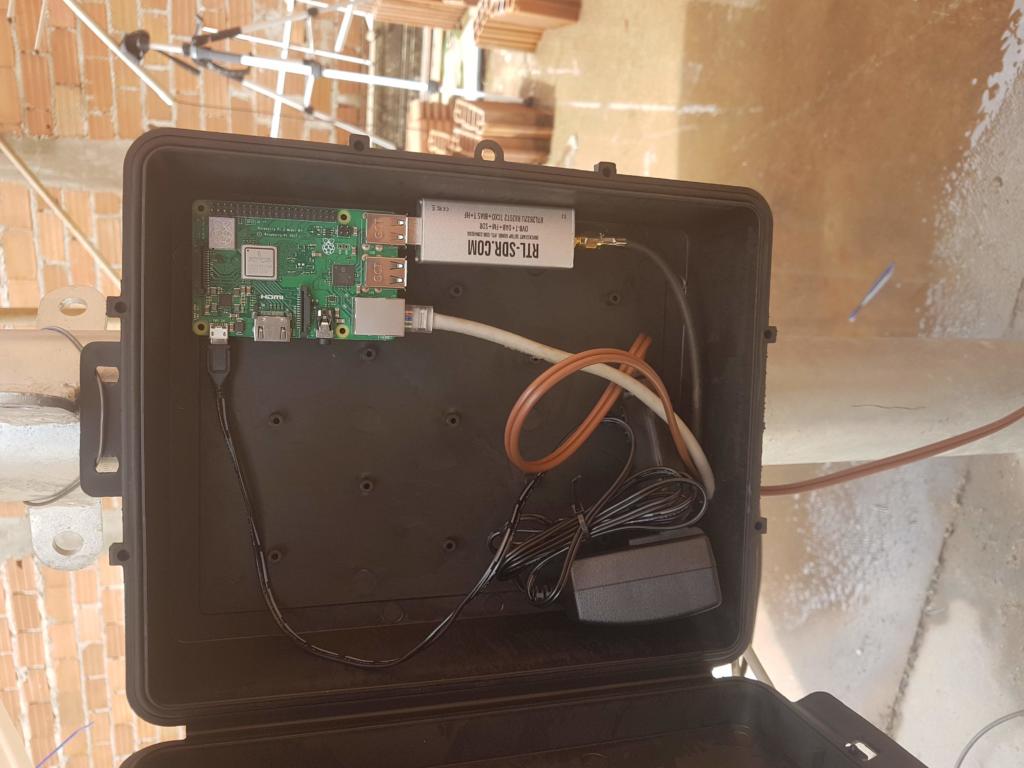

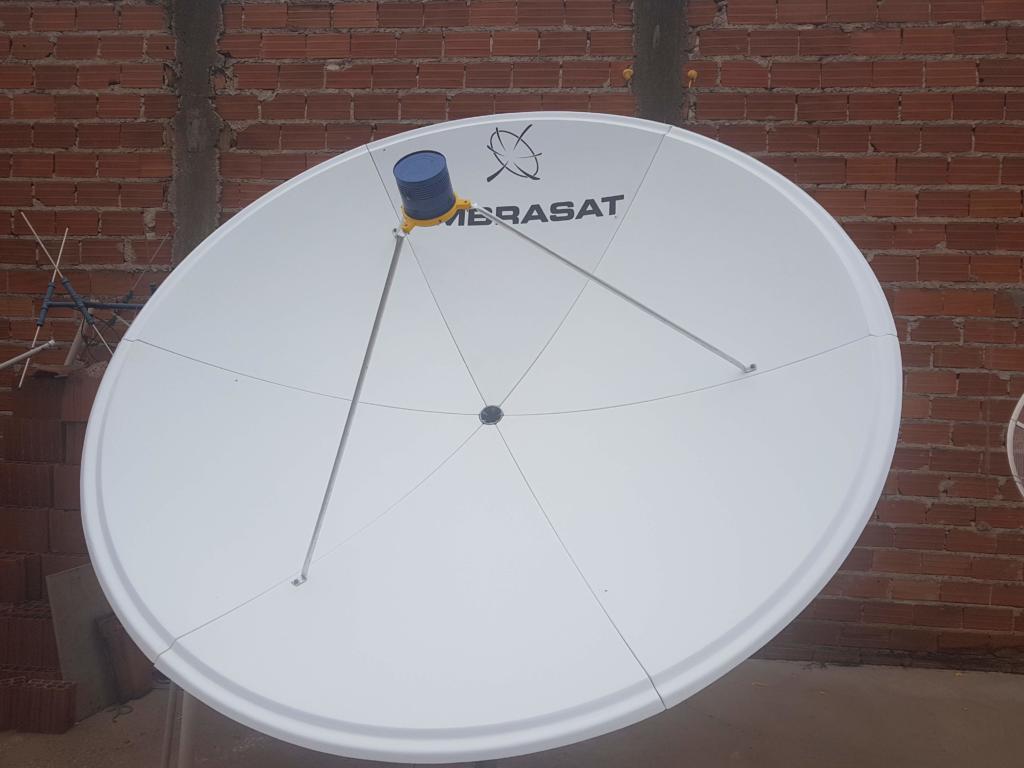

E assim ficou a montagem final na antena

Ao iniciar os testes de recepção, me deparei com um problema no sinal. Simplesmente o sinal não existia! Nada, zero. Verifiquei a alimentação do SAWBird e estava tudo ok. Sem seguida resolvi verificar os cabos e para minha surpresa, um deles estava sem o pino central, o que gerava todo o problema.

Após a troca do cabo tudo funcionou como deveria! O sistema ficou ótimo e as imagens são perfeitas.

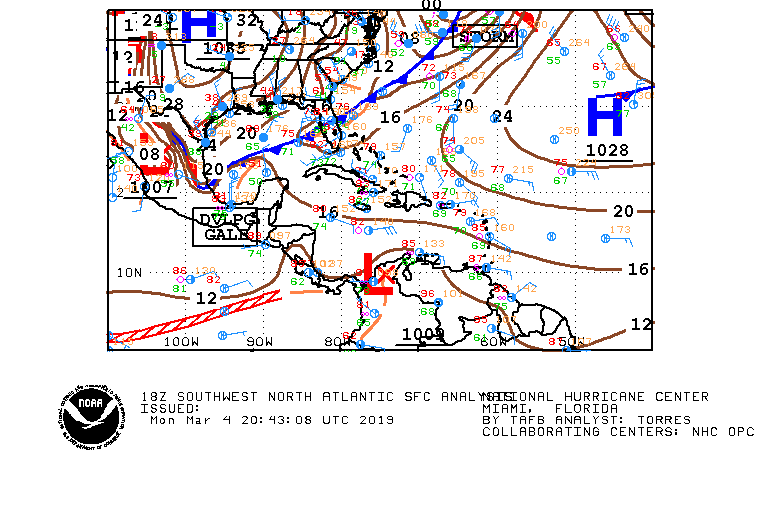

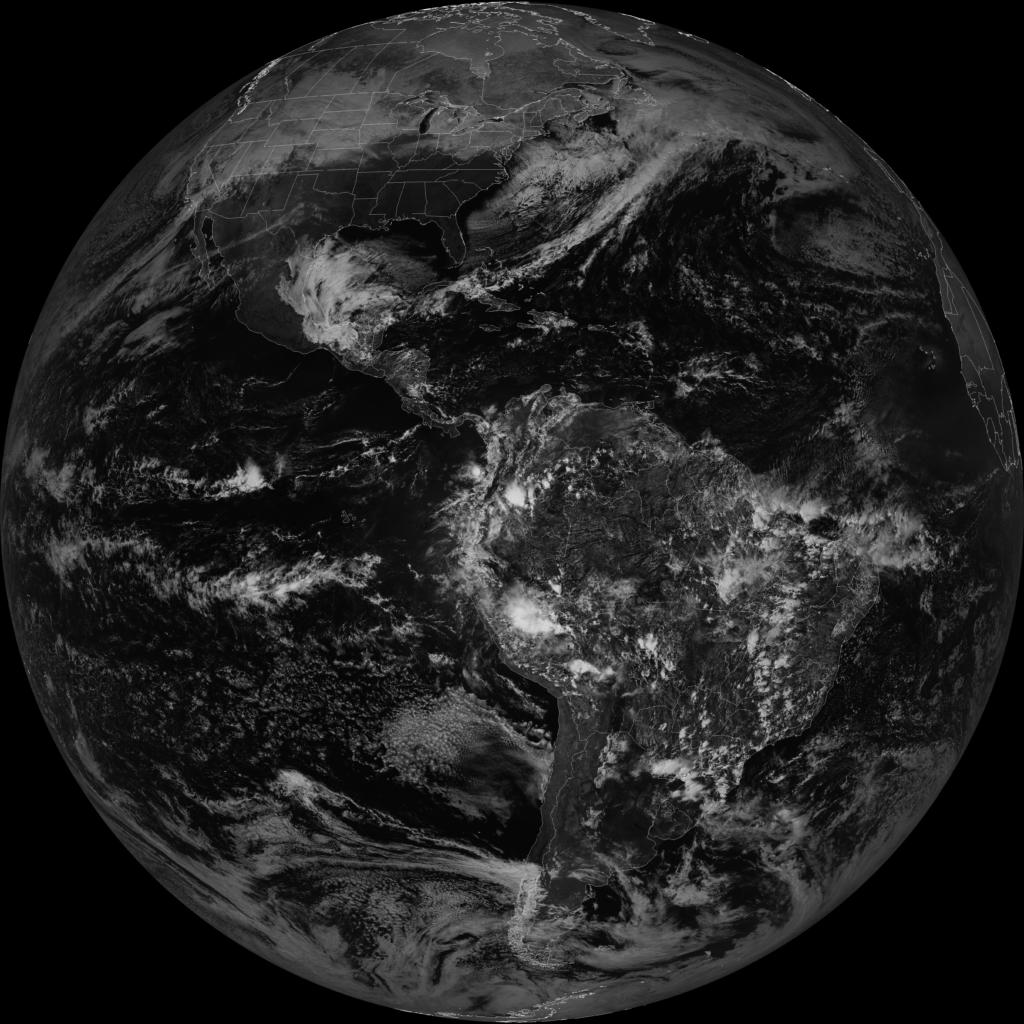

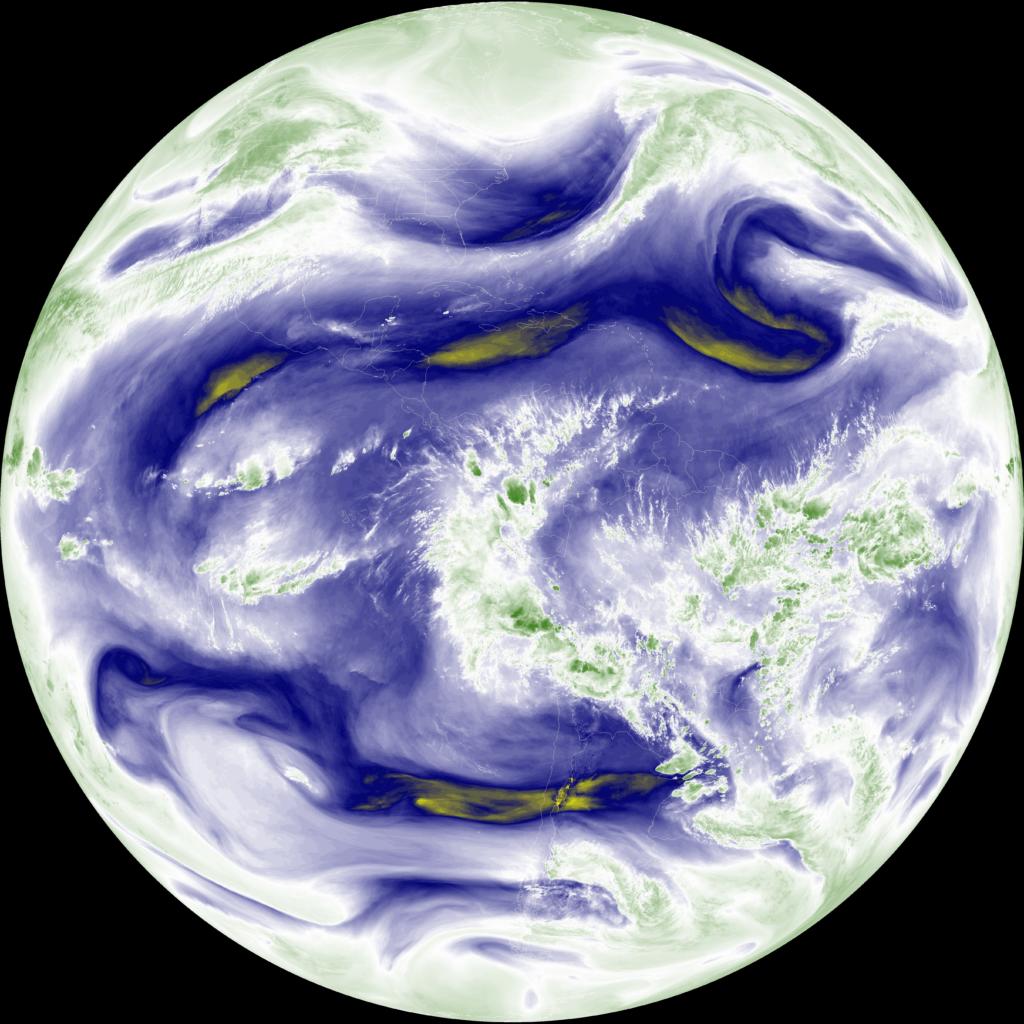

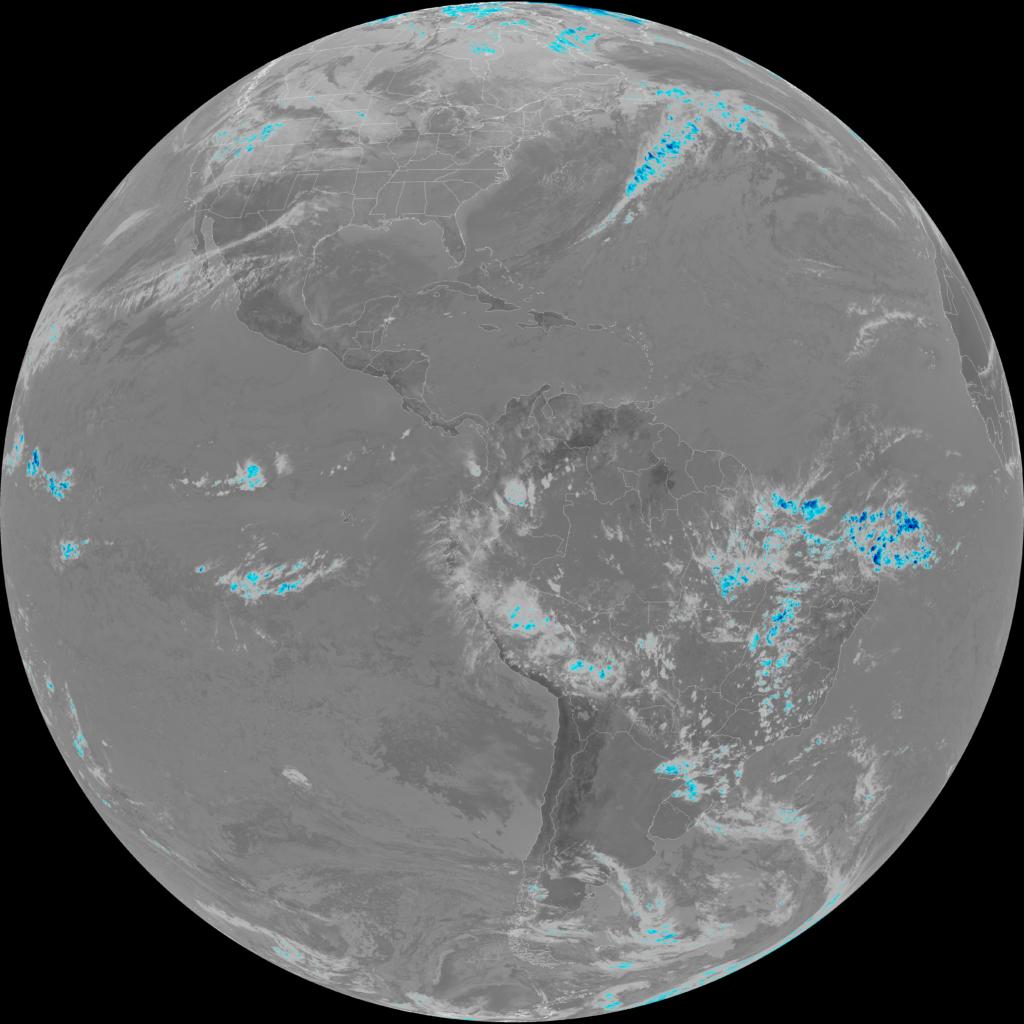

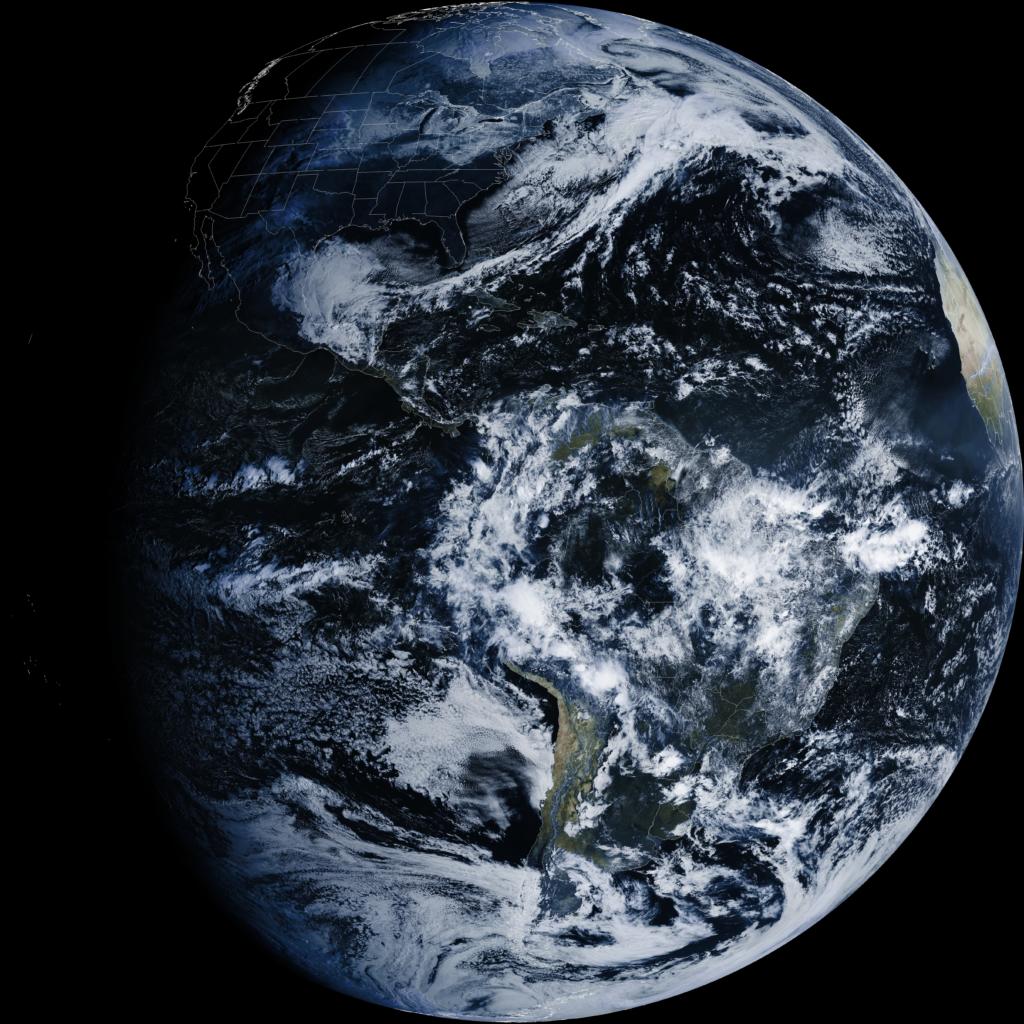

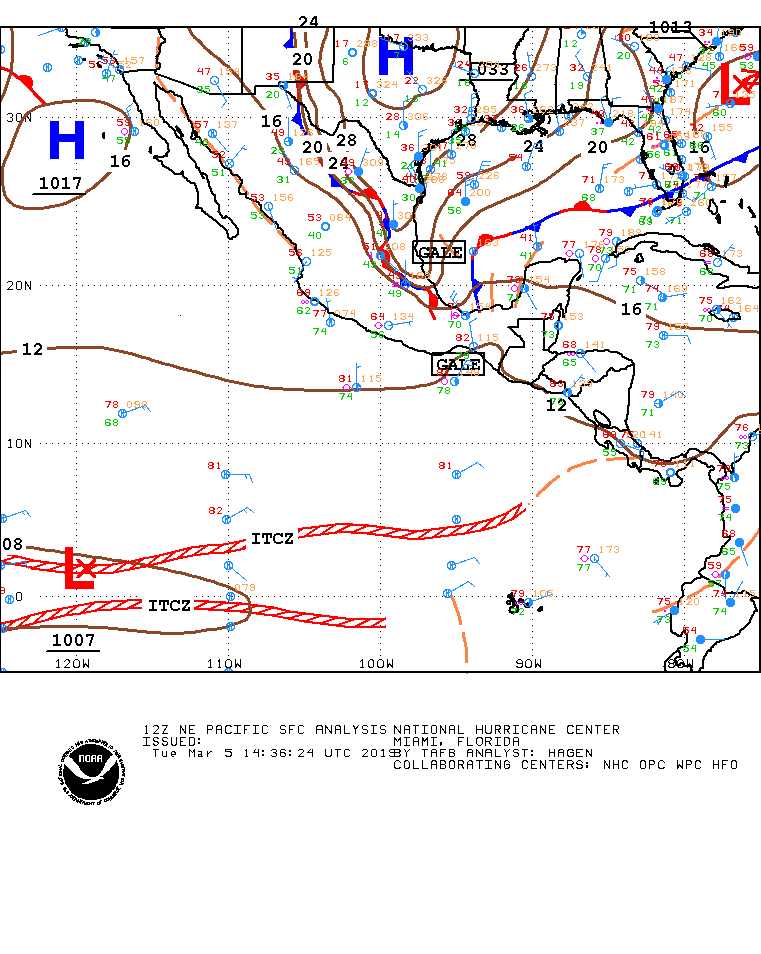

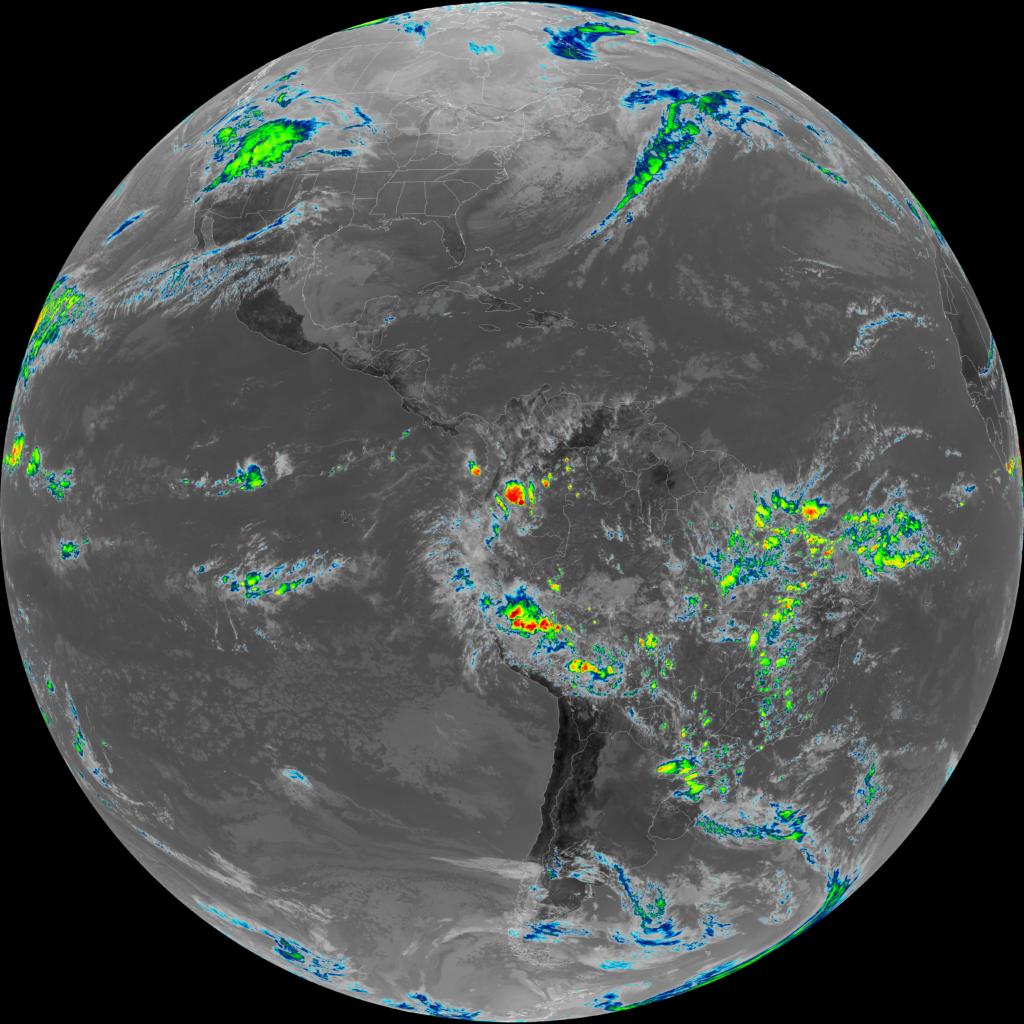

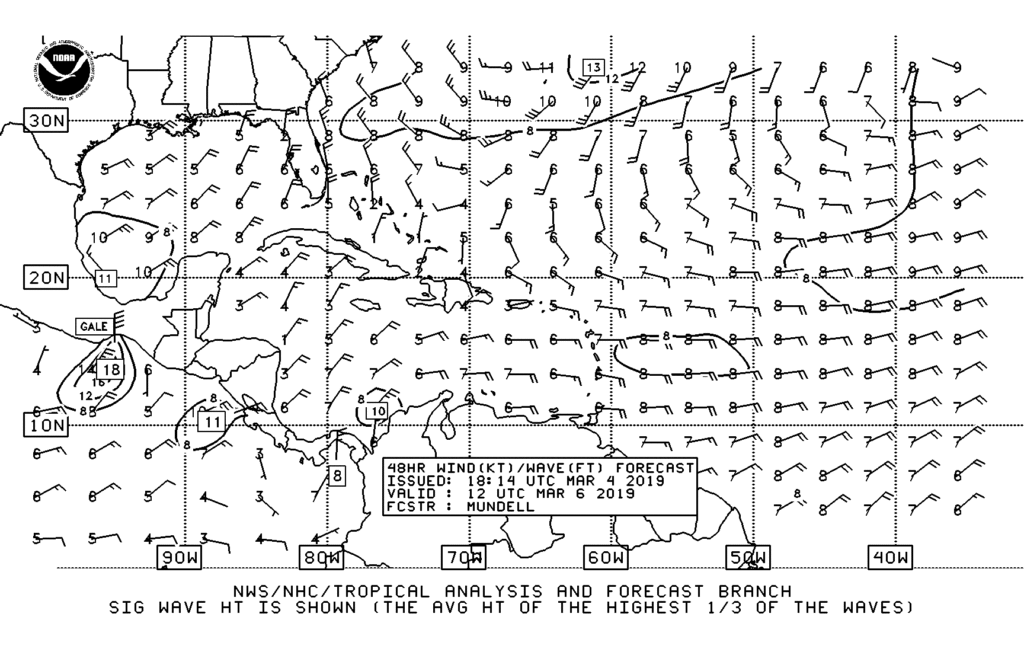

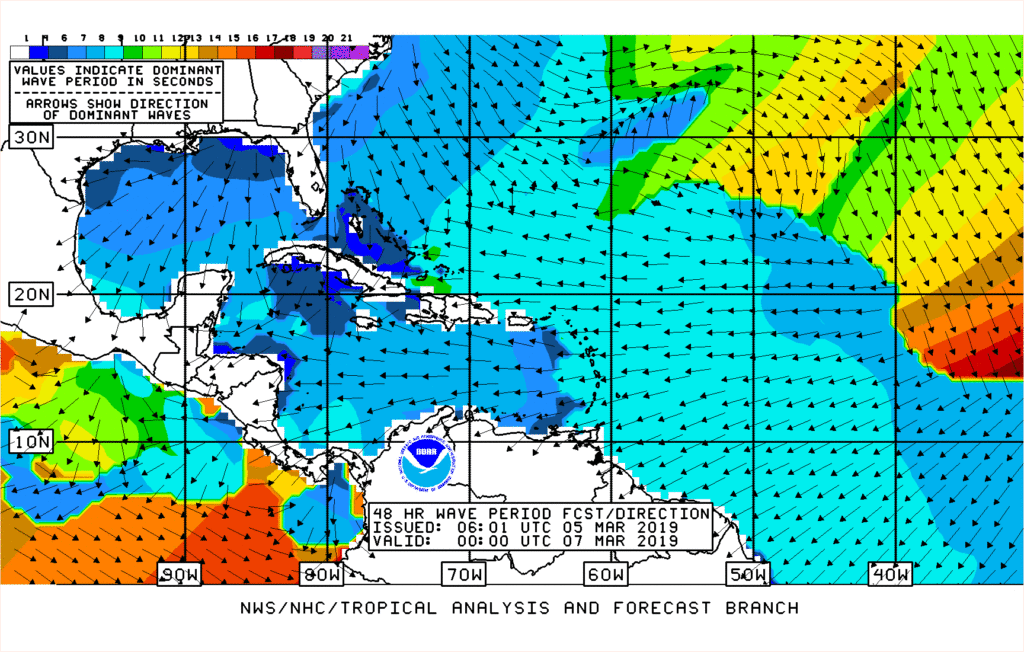

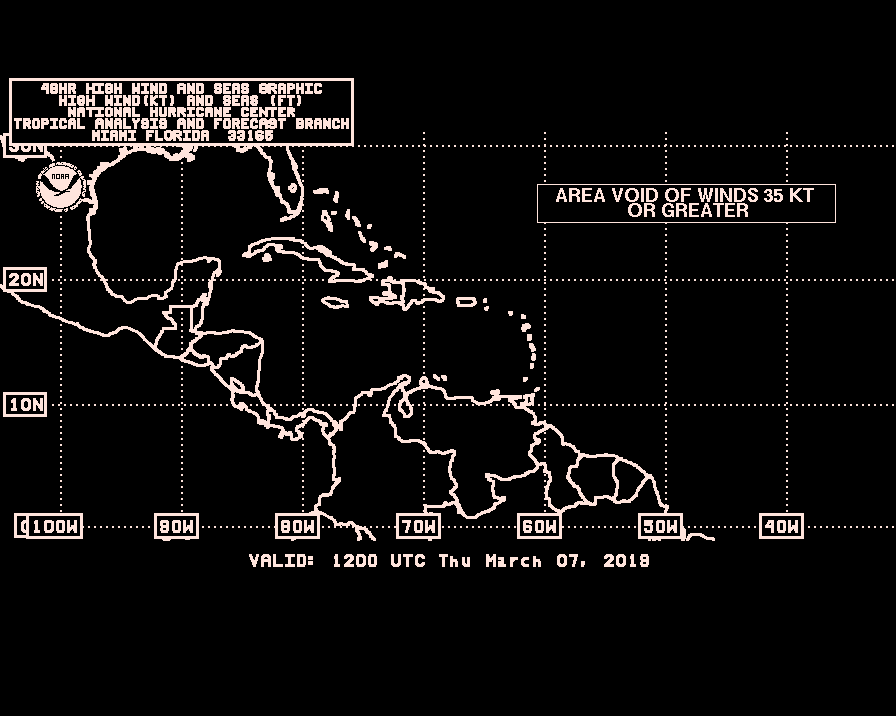

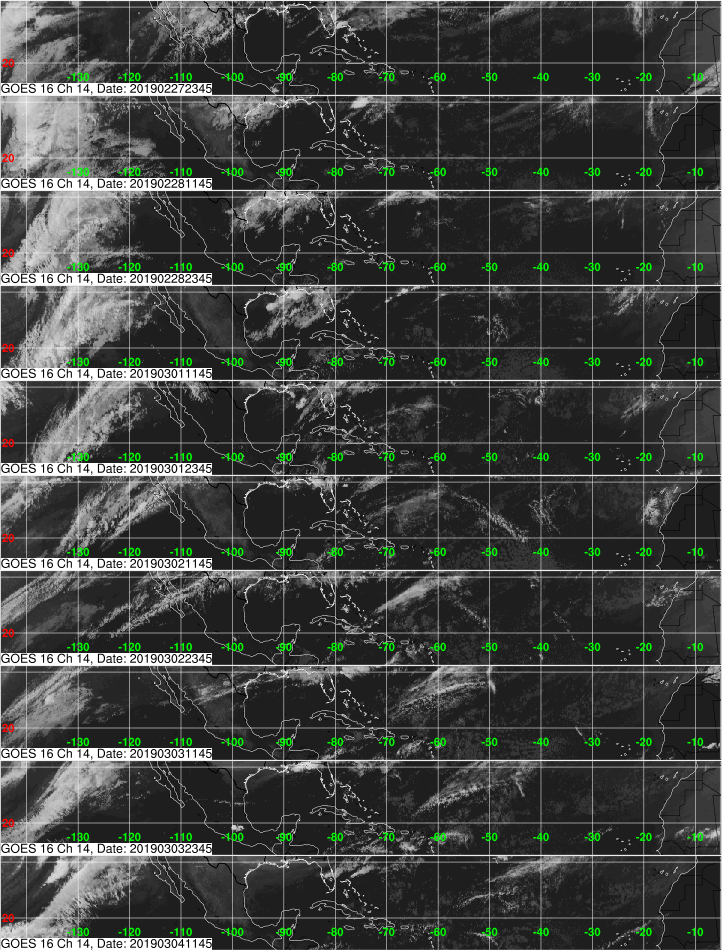

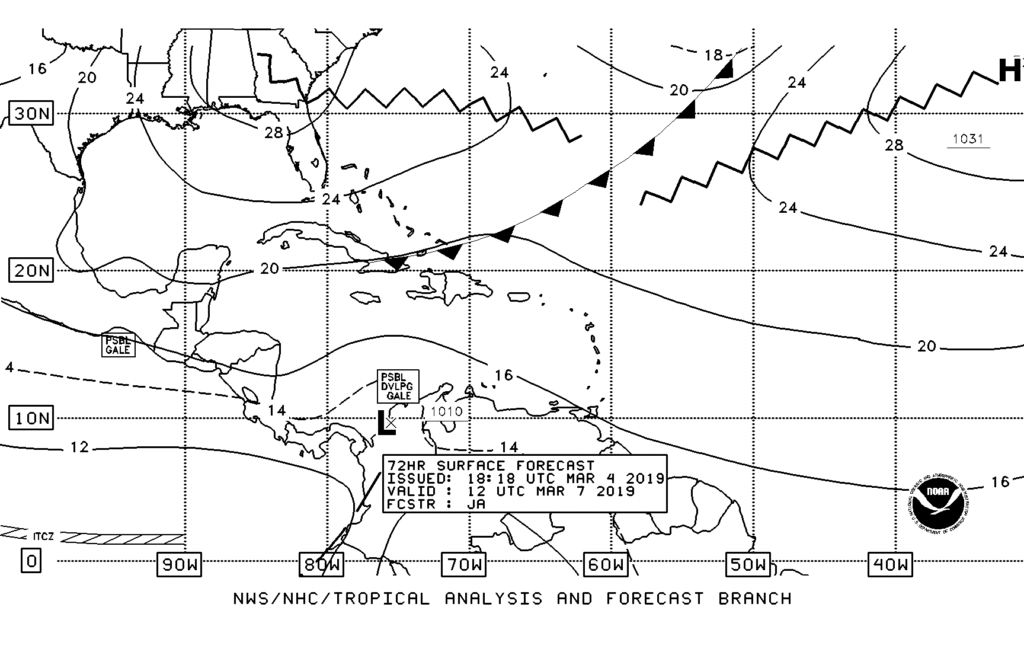

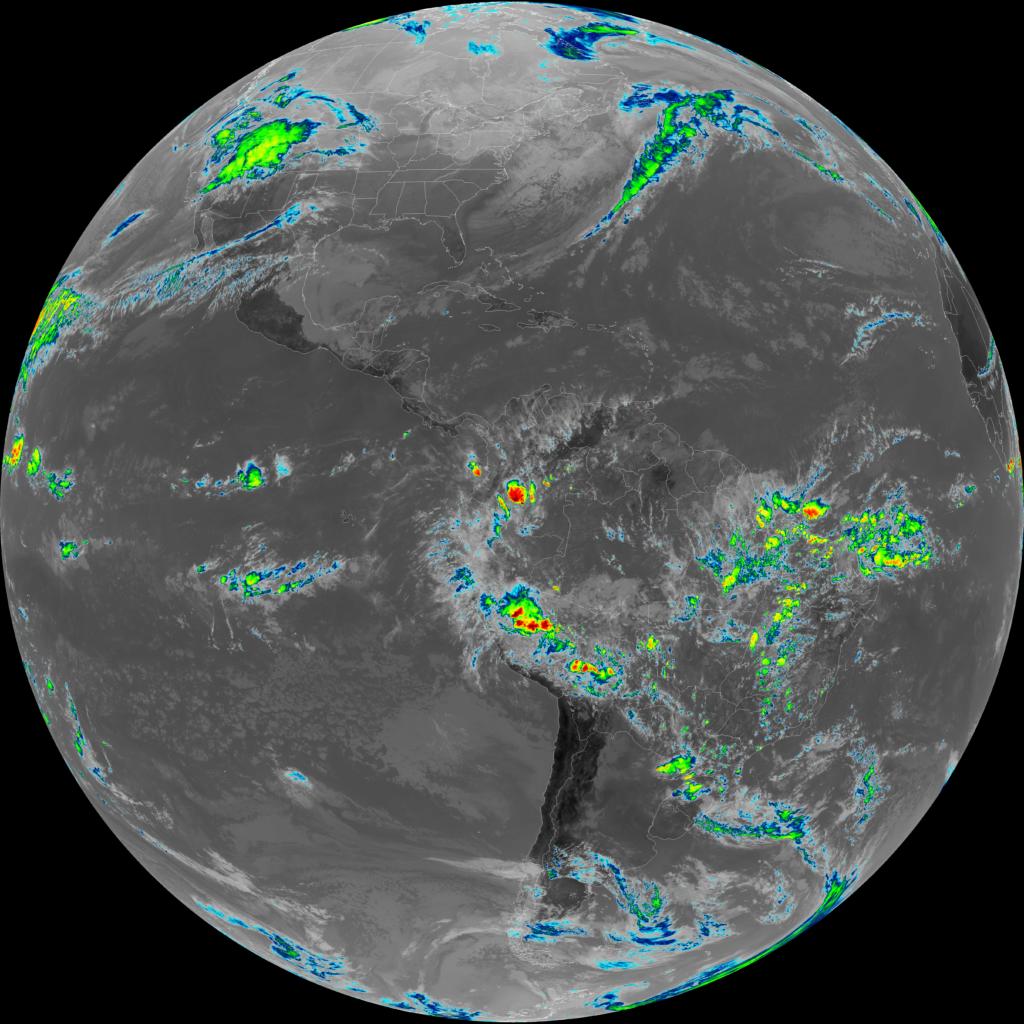

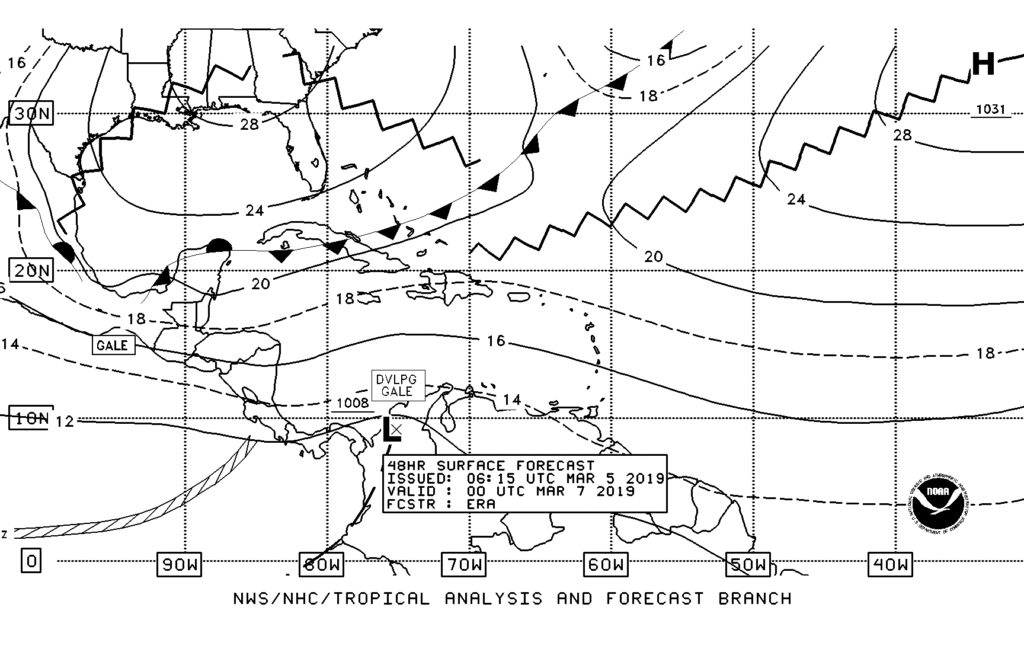

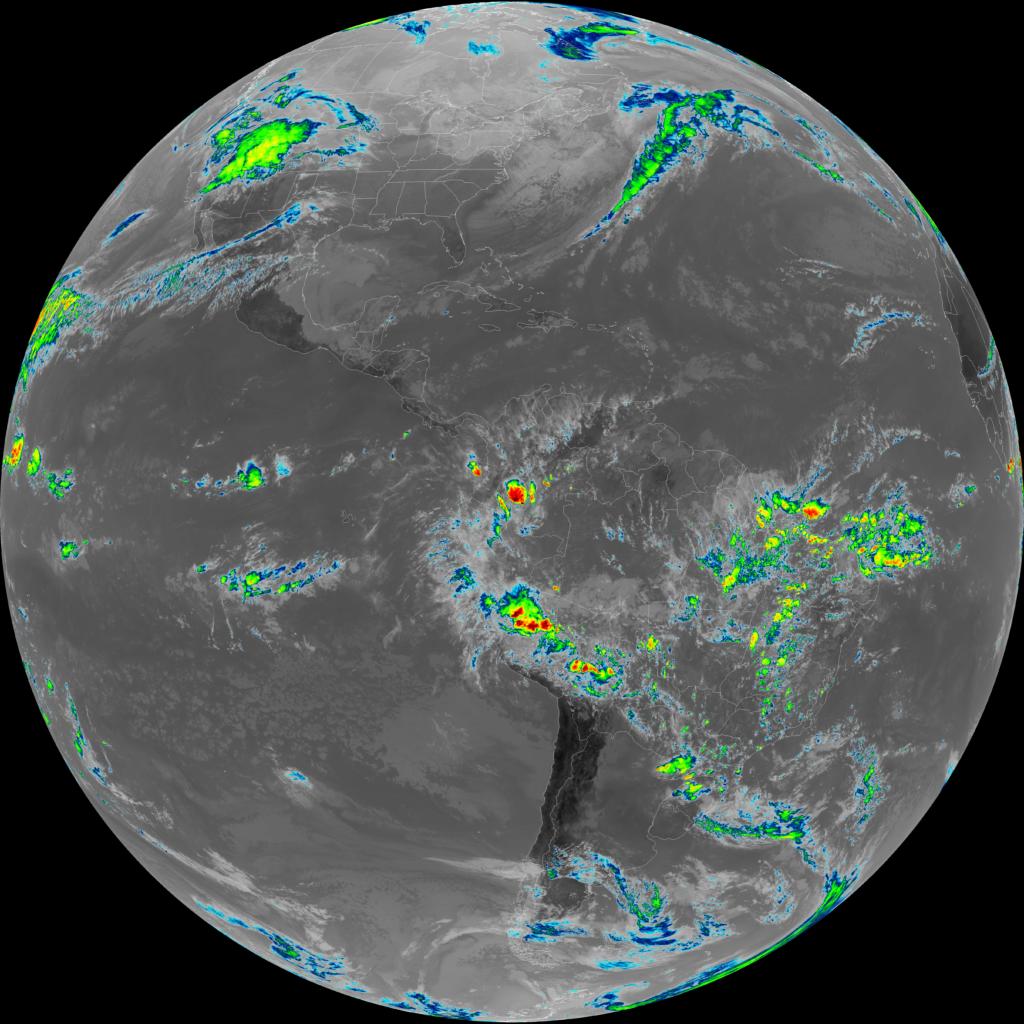

Para recepção, estou utilizando o software open-source ‘goestools’. Veja abaixo algumas imagens recebidas pelo sistema.
