Monthly Archives: agosto 2015

Antena para 255Mhz

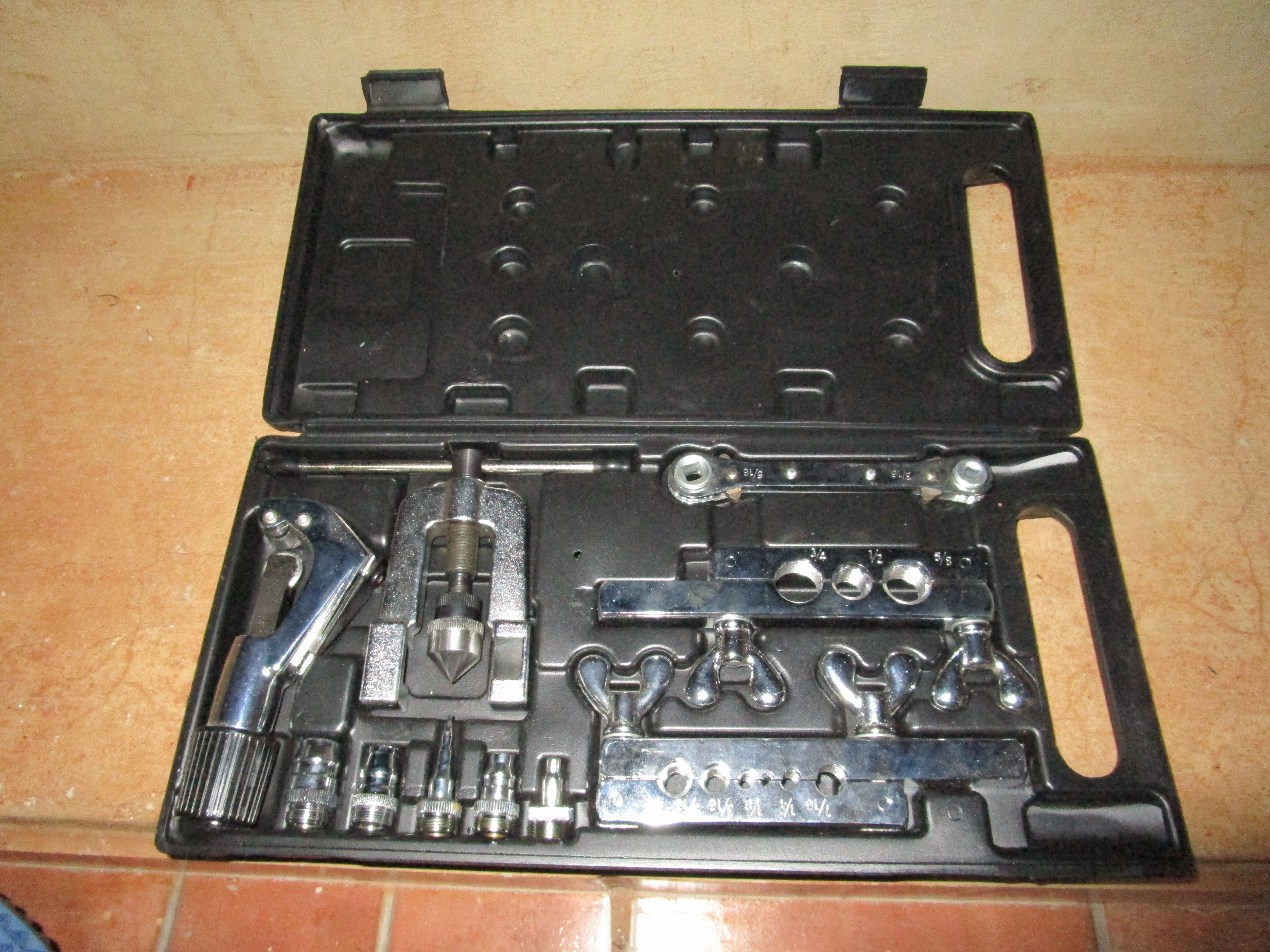

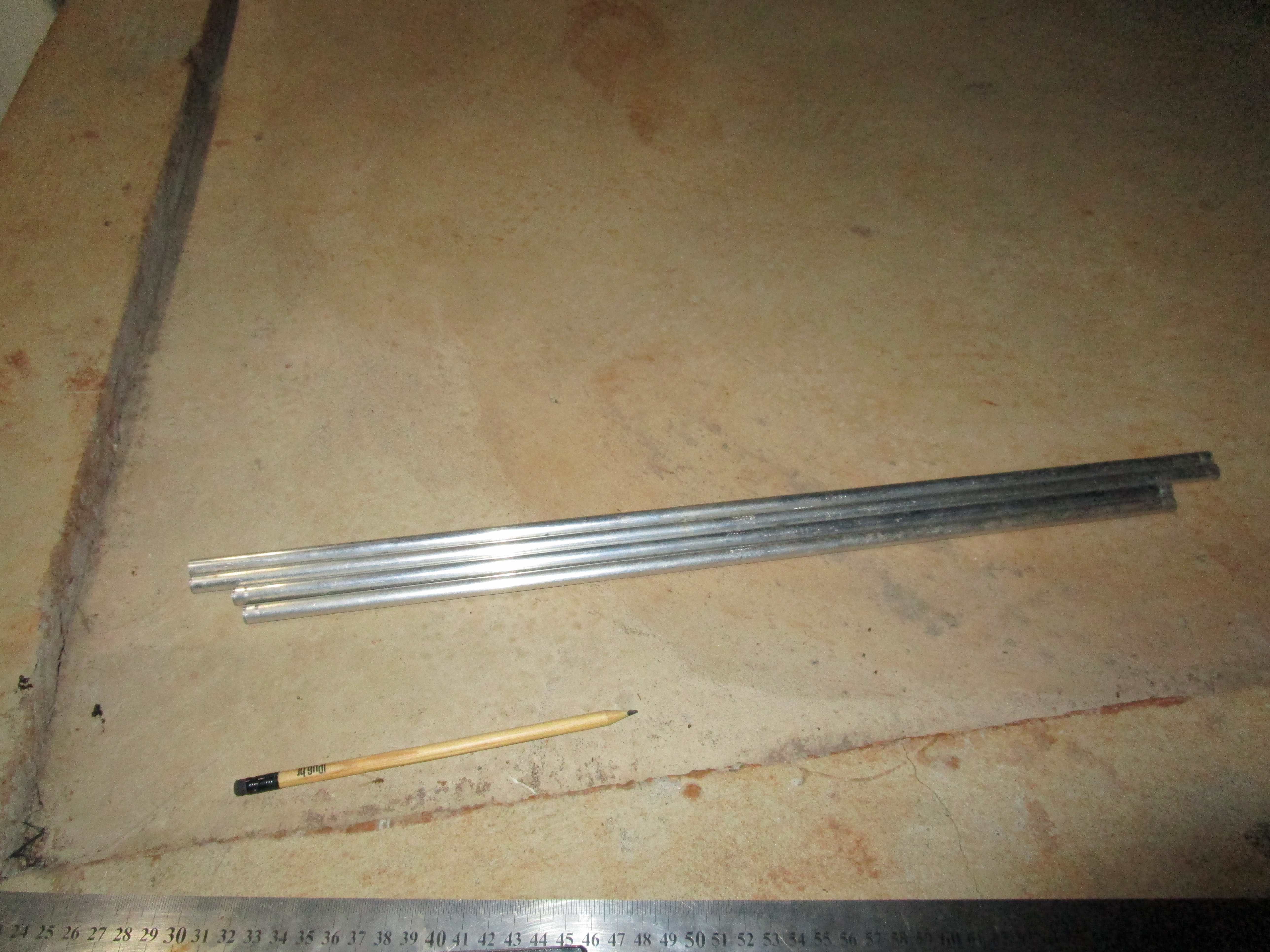

Como não tenho nenhuma antena para recepção de SSTV do satélite bolinha, resolvi montar essa antena seguindo as medidas do amigo Roland (PY4ZBZ). Além disso, montei ela baseando nas imagens da montagem do Alexandre (PY3KV), utilizando tubos de aluminio de 3/8 (9.5mm) e cano de PVC. Utilizei meu kit de instalação de ar condicionado para corte dos tubos de alúminio.
IMG_0233 IMG_0234

Testando Filtros RF

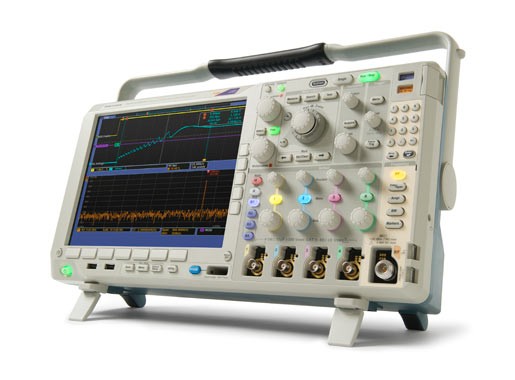

Se você também esta procurando por uma maneira simples e barata para poder calibrar seus filtros home-made, você esta no lugar certo. A muito tempo venho pesquisando maneiras de poder calibrar e acertar meus filtros de uma maneira que eu não precise comprar um analisador de espectro, que custa na faixa de 10 a 15 mil reais (os mais simples).
analisador_espectro

Para fazer isso, também não sai de graça: é preciso comprar um gerador de ruido branco e um dongle compatível com a biblioteca rtl-sdr. No Brasil, não encontrei em lugar algum para comprar o gerador de ruido branco, apenas no ebay, onde comprei o modelo BG7TBL por $19,00. Além do gerador de ruido branco, você precisa baixar a biblioteca libsdr, que contem o programa “rtl_power” e o programa “rtl-sdr panorama”, que nada mais é do que uma interface gráfica para o “rtl_power”. Você pode baixar os dois programas já prontos para usar clicando aqui. Não vou entrar em detalhes sobre como instalar e utilizar um dongle RTL-SDR. Se você ainda não sabe como fazer isso, de uma pesquisada no google e principalmente no site www.rtl-sdr.com.

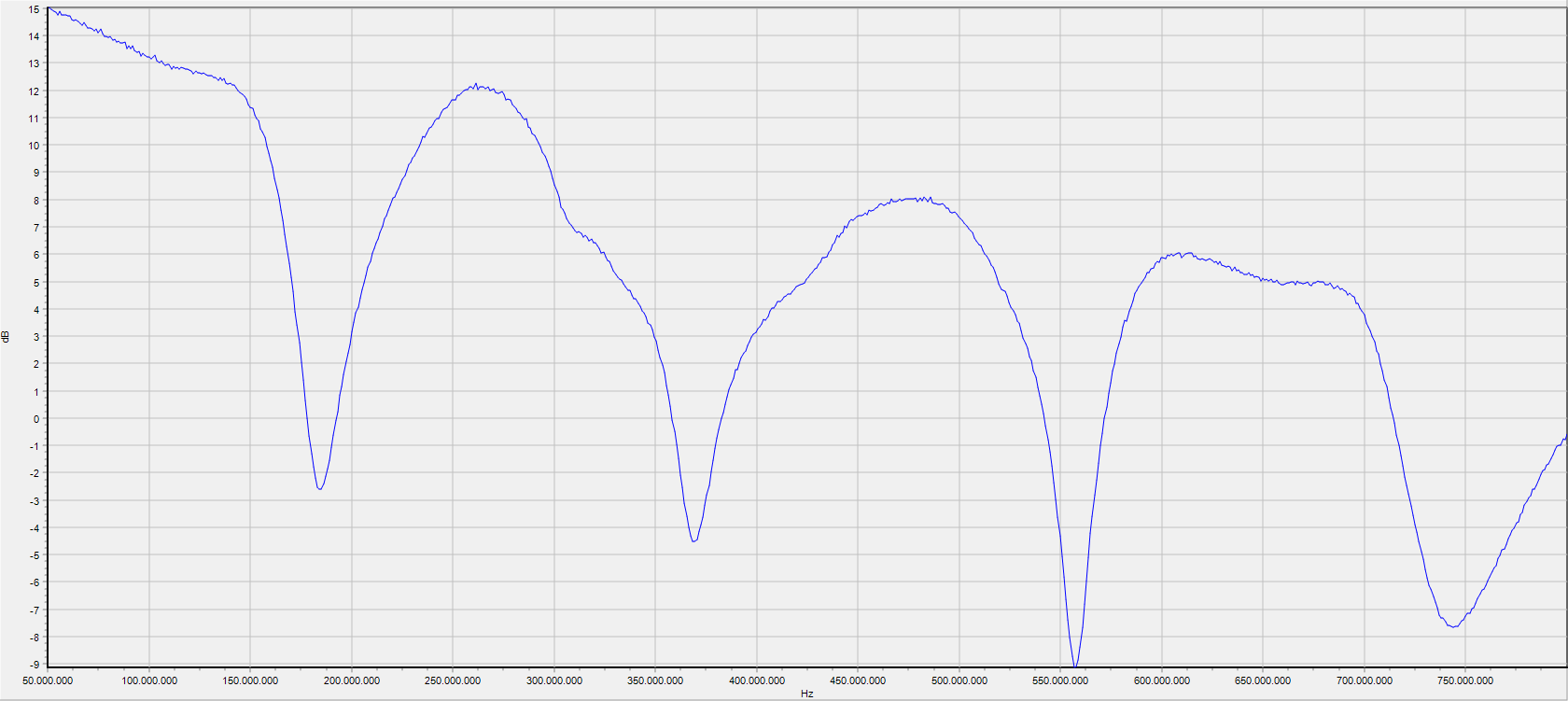

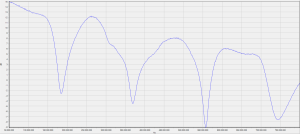

Uma vez que o dongle esteja instalado e funcionando corretamente, você deverá abrir o rtl-sdr panorama, setar a frequência (mínima e máxima), a resolução (1M) e marcar a caixa “Auto DB”. Conecte a saída do gerador de ruido branco à entrada do seu filtro e a saída do filtro à entrada do seu dongle RTL. Ligue o gerador de ruido a uma fonte 12v e aperte o botão “START”. Aguarde alguns segundos e você terá o gráfico de resposta do seu filtro na faixa de frequência especificada no programa.

spectrum_50000000-800000000_171057_15082015

Raspberry Pi 2 para recepção de satelites e ADS-B

A algum tempo atrás, conheci os famosos dongles e o sistema SDR-RTL para recepção de sinais através de um simples receptor de TV digital USB. Depois de descobrir algumas das maravilhas que é possivel fazer com esse brinquedinho, resolvi montar um sistema de monitoramento ADS-B e radioescuta, além de recepção de imagens de satélites meteorológicos.

Para este projeto, a minha ideia é utilizar um Raspberry Pi para processar todos os sinais dos dongles e transmitir via rede para um PC que esteja na rede local ou via internet.
