Kit Novo (Drone) – F450

Pra passar bem o FDS, resolvi começar a montagem de um F450 – Quadcoptero da DJI. Como já tinha a controladora e a maioria das peças, ficou bem mais em conta do que montar um do zero. Também estou finalizando a adaptação de luzes de navegação e do Gimbal, as fotos posto em breve. O kit já vem com o novo conjunto propulsor E305, contendo os ESC’s 420 LITE e os motores 2312E, com cerca de 20% mais desempenho que a linha E300.

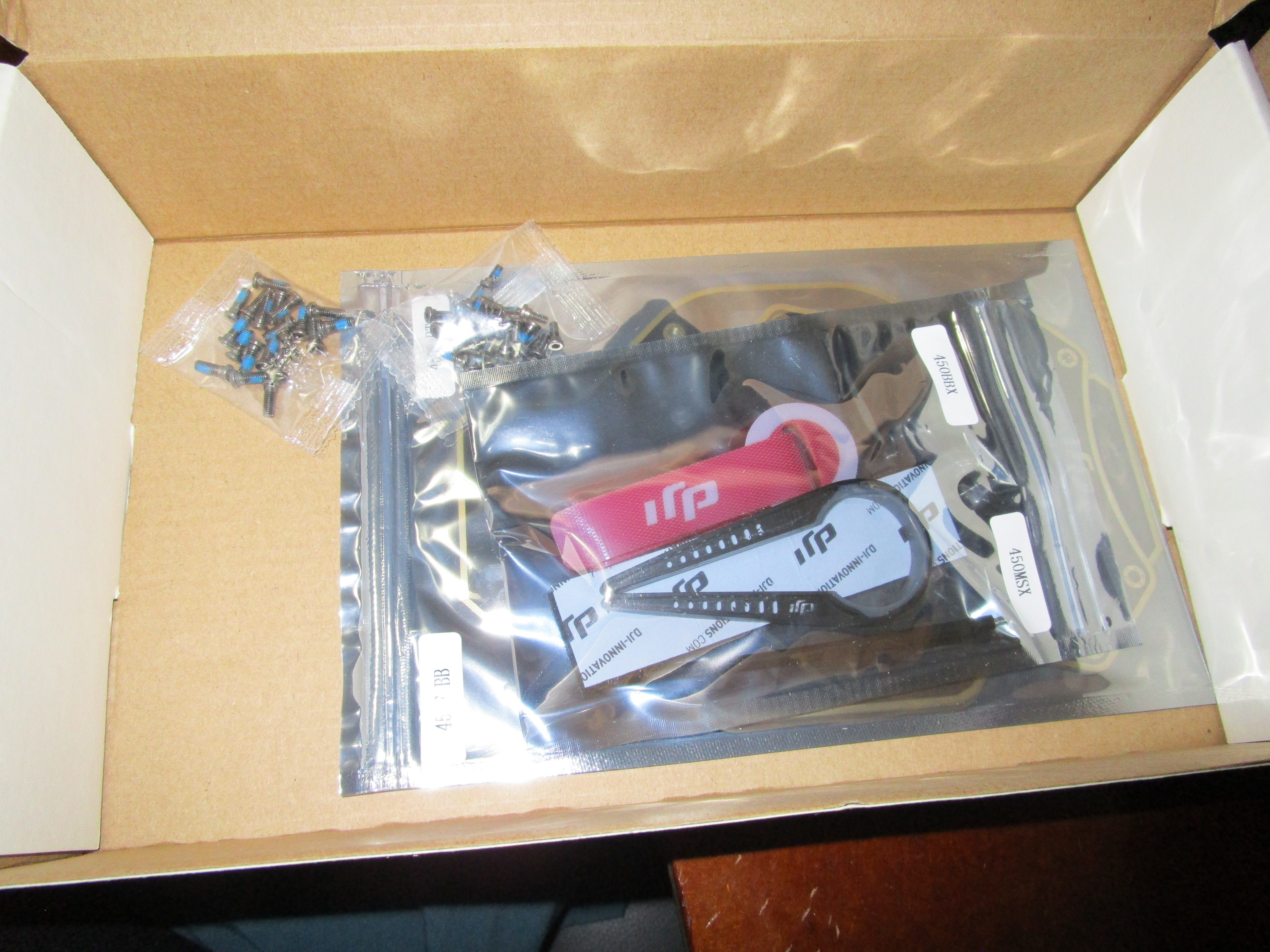

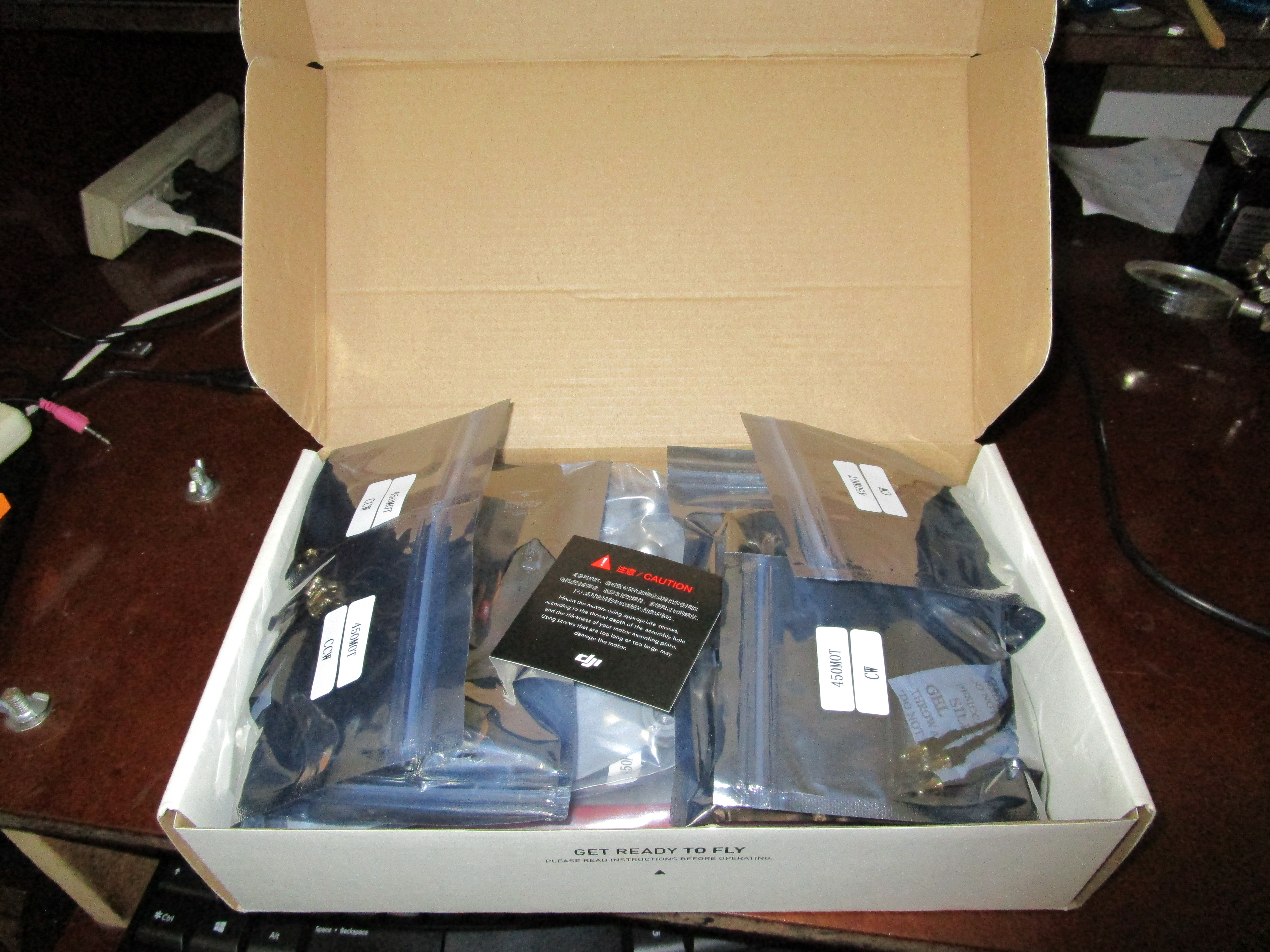

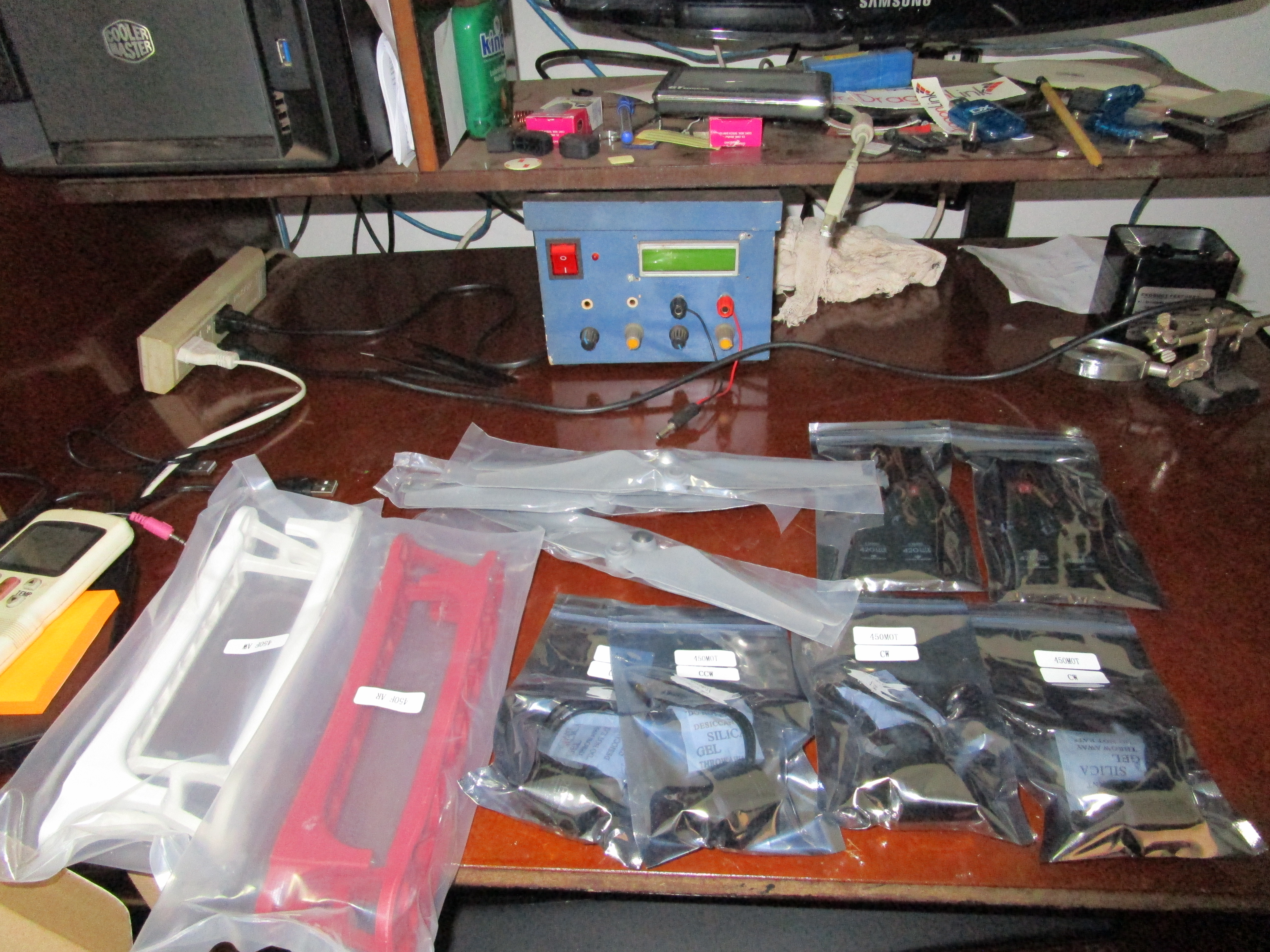

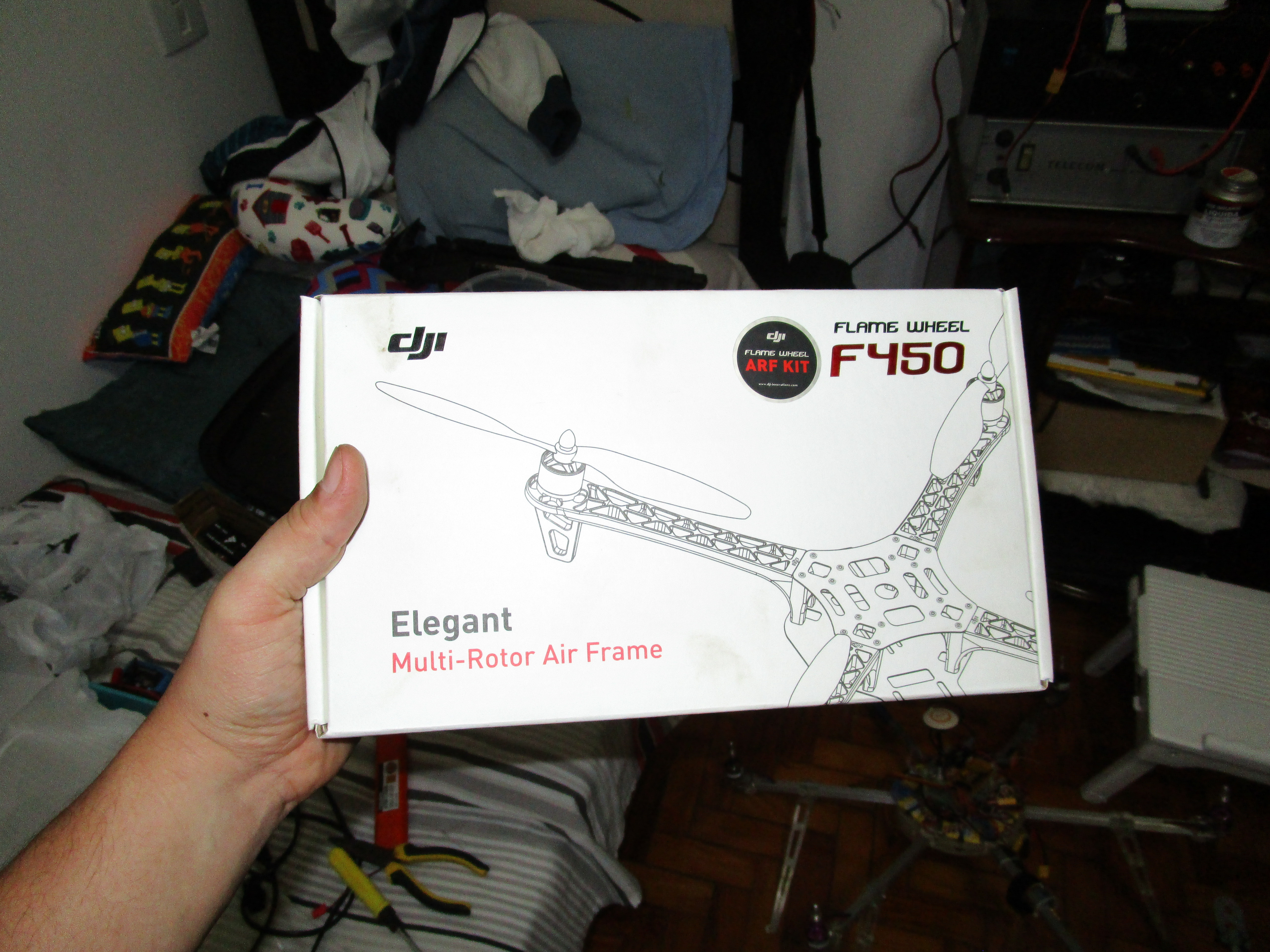

O kit e suas peças:

IMG_0253 IMG_0252 IMG_0251 IMG_0250

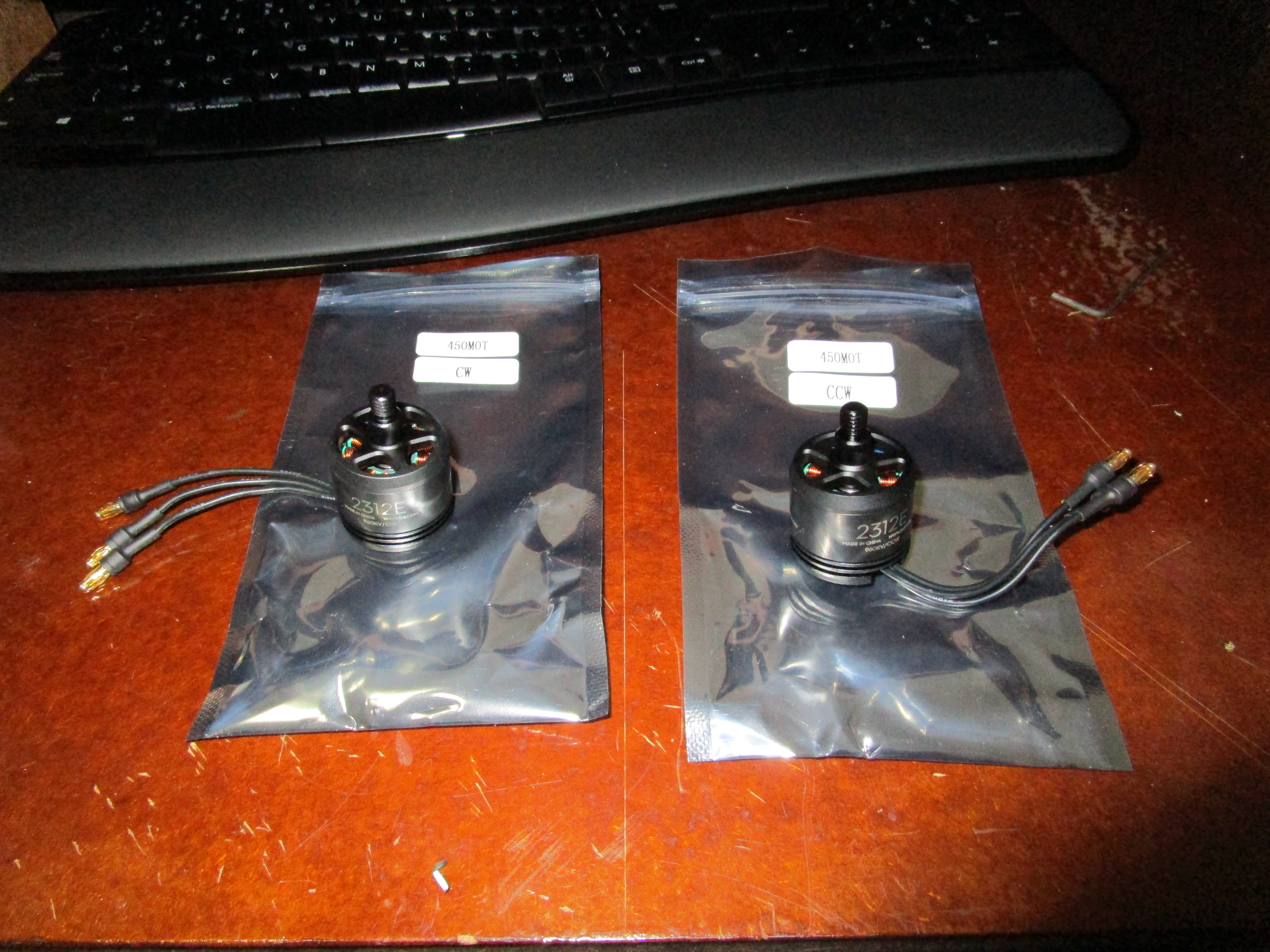

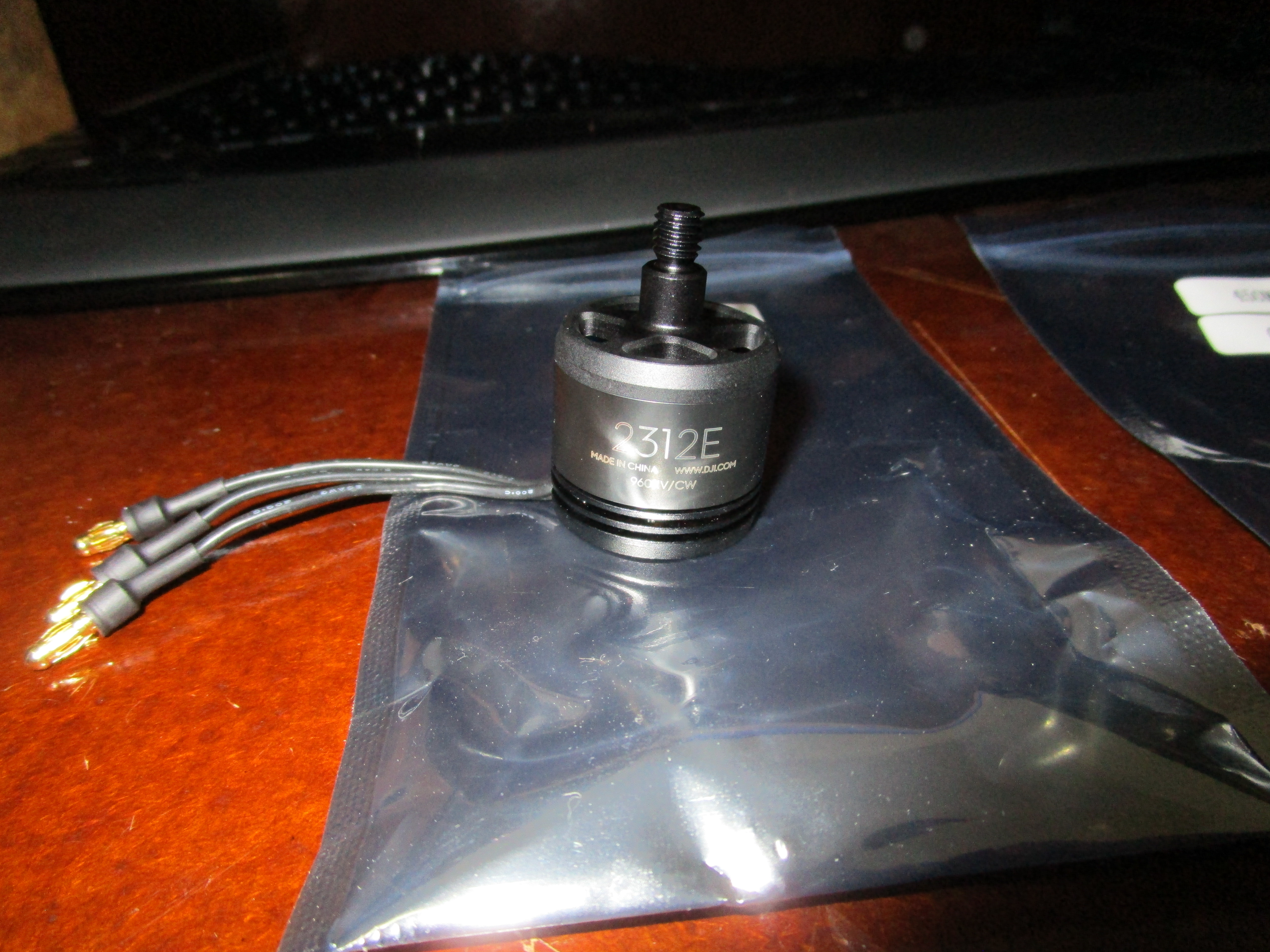

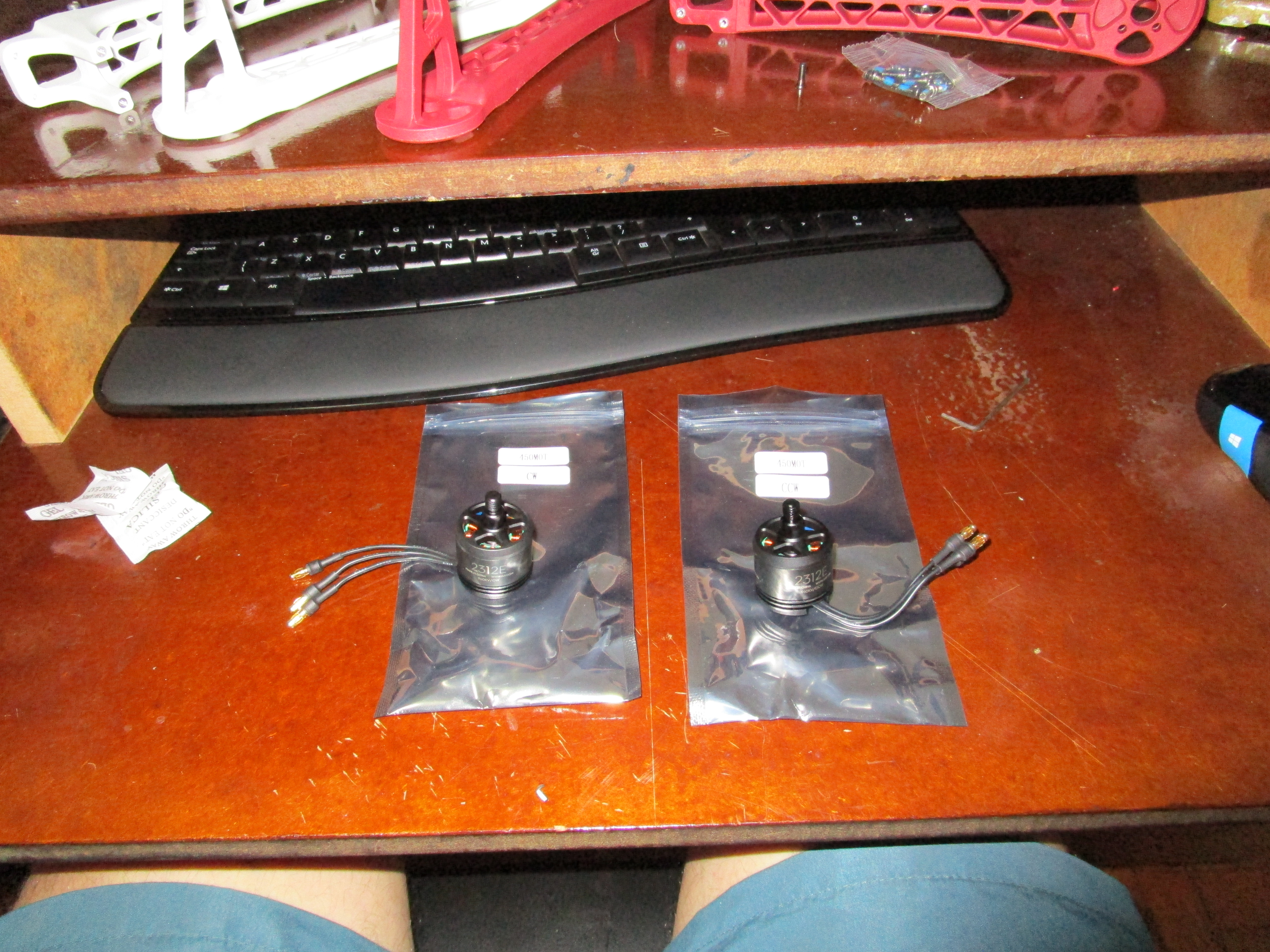

Os motores CW e CCW (sentido horário e anti-horário).
IMG_0254 IMG_0256 IMG_0257

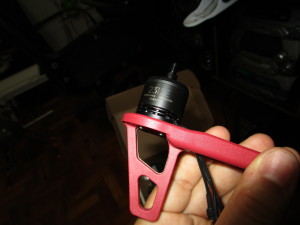

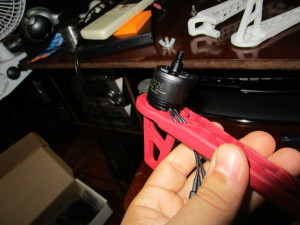

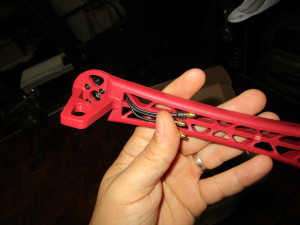

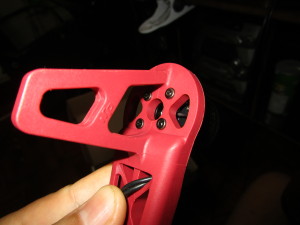

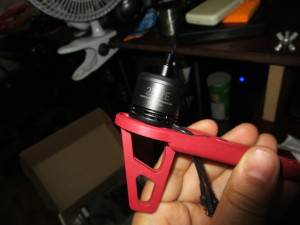

Iniciei a montagem pelos braços frontais (vermelhos), instalando um motor de cada sentido em cada braço.
IMG_0261 IMG_0260 IMG_0259 IMG_0262 IMG_0258 IMG_0265

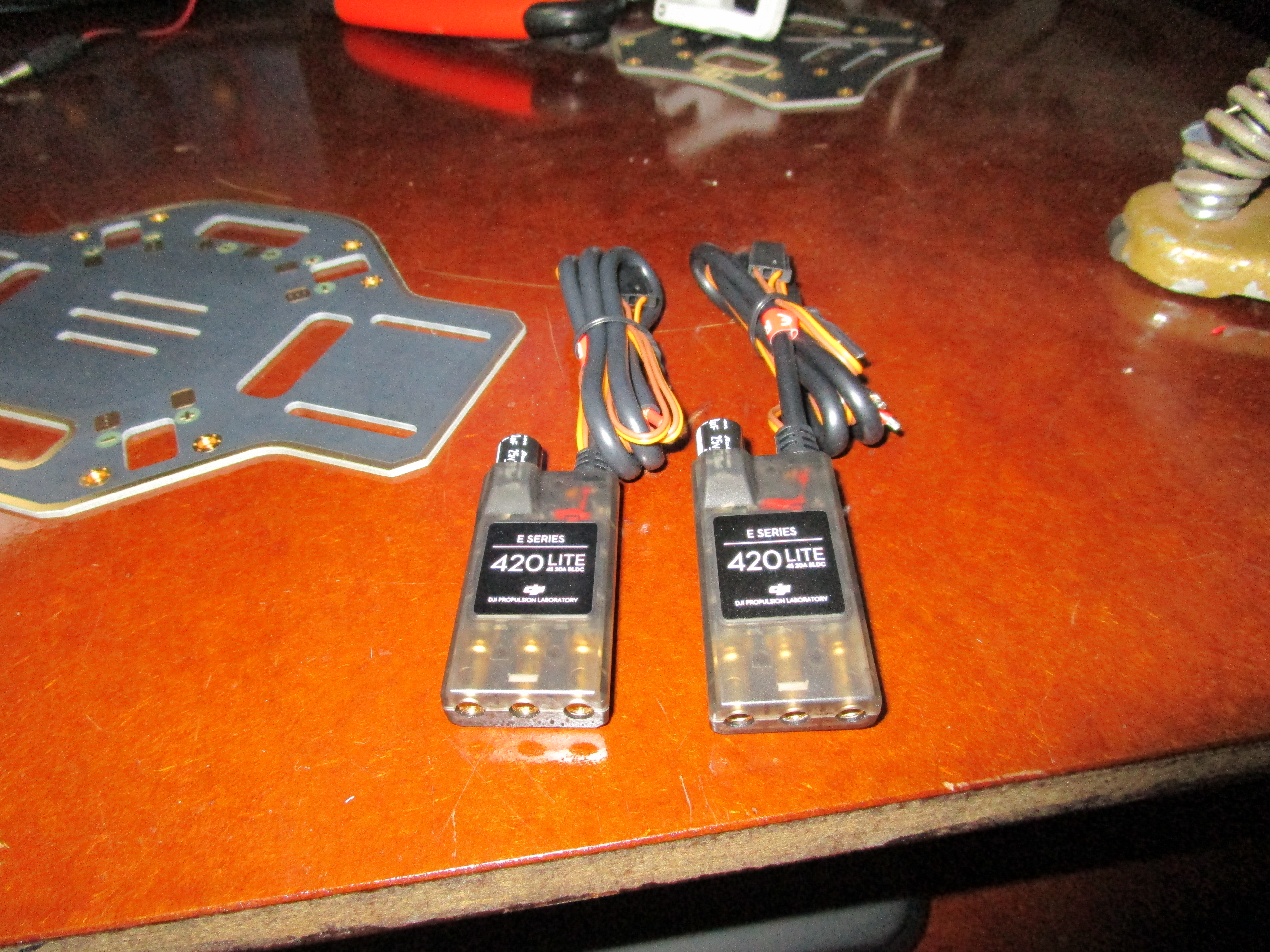

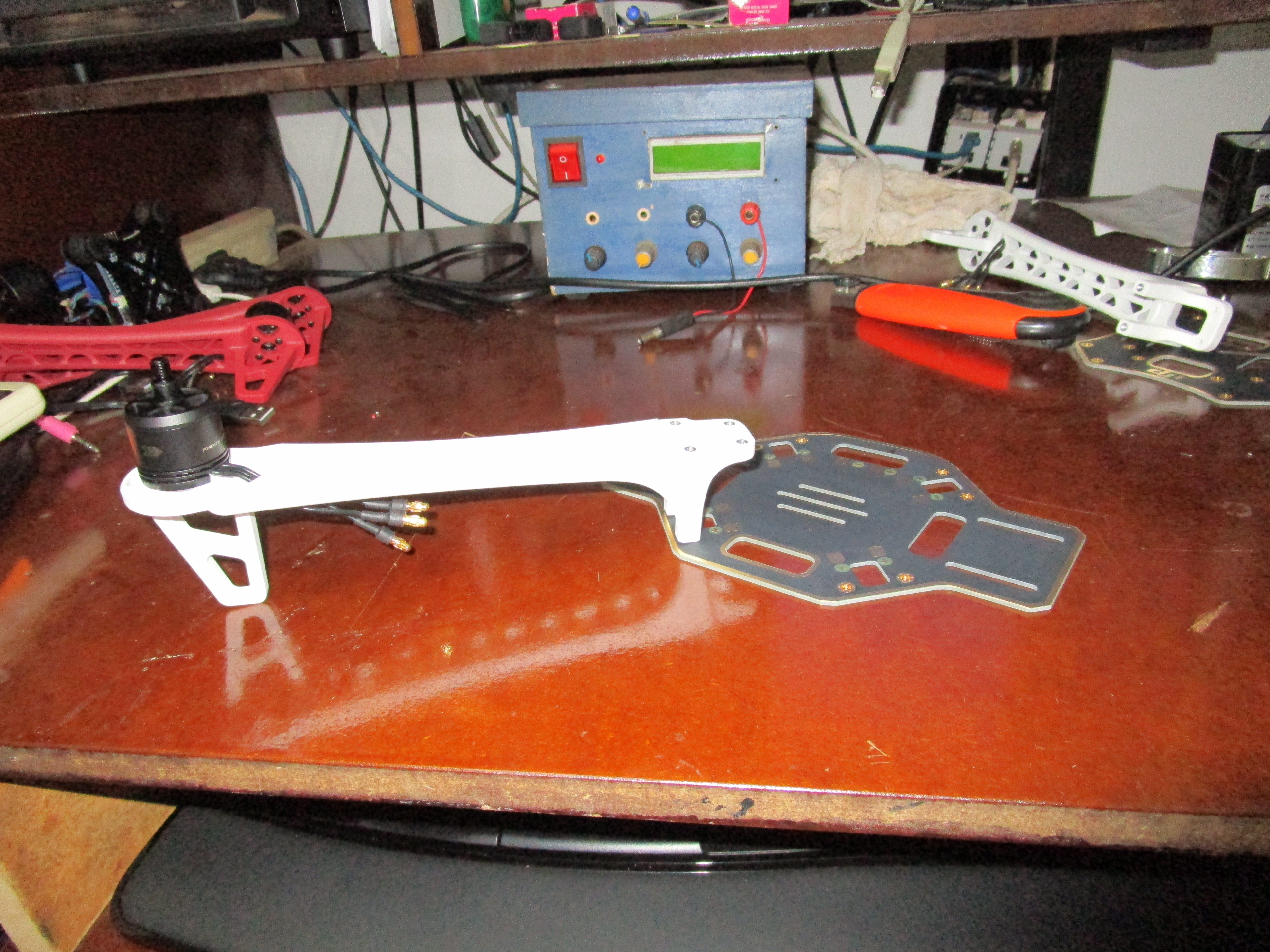

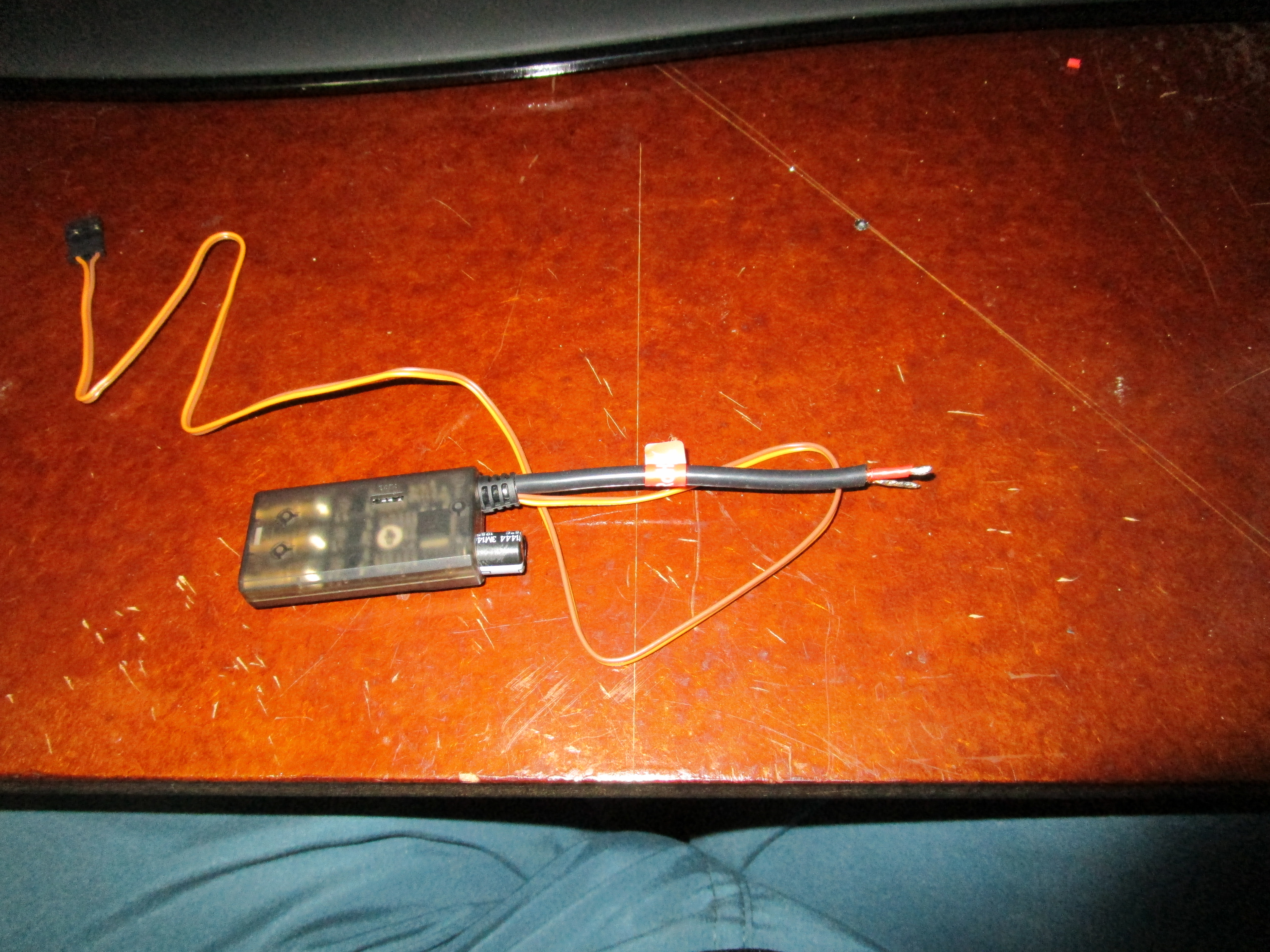

Depois, foi a hora de medir e cortar os cabos de energia dos ESC’s para ligação na placa principal, que é a mesma de distribuição de energia.
IMG_0271 IMG_0272 IMG_0270

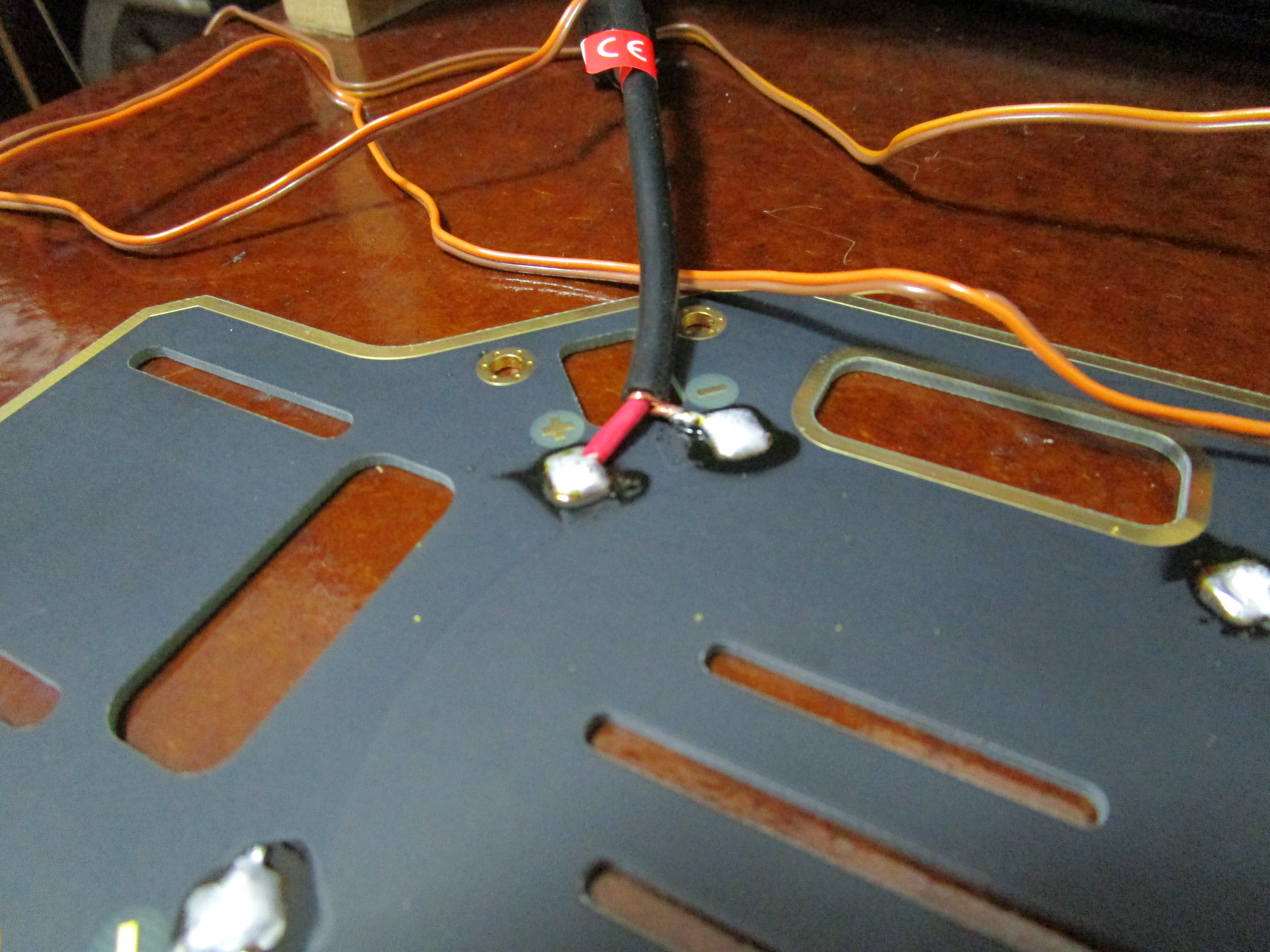

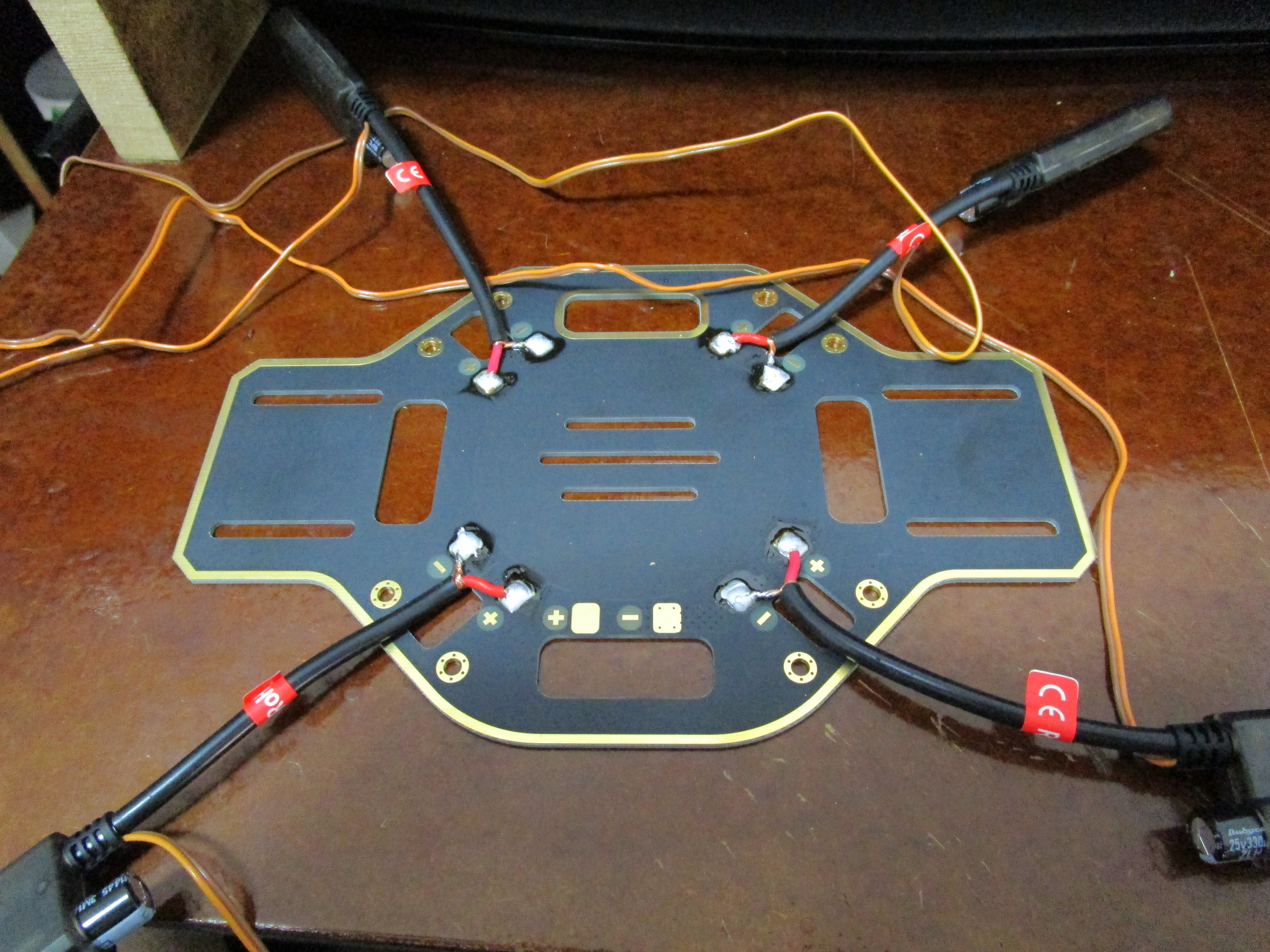

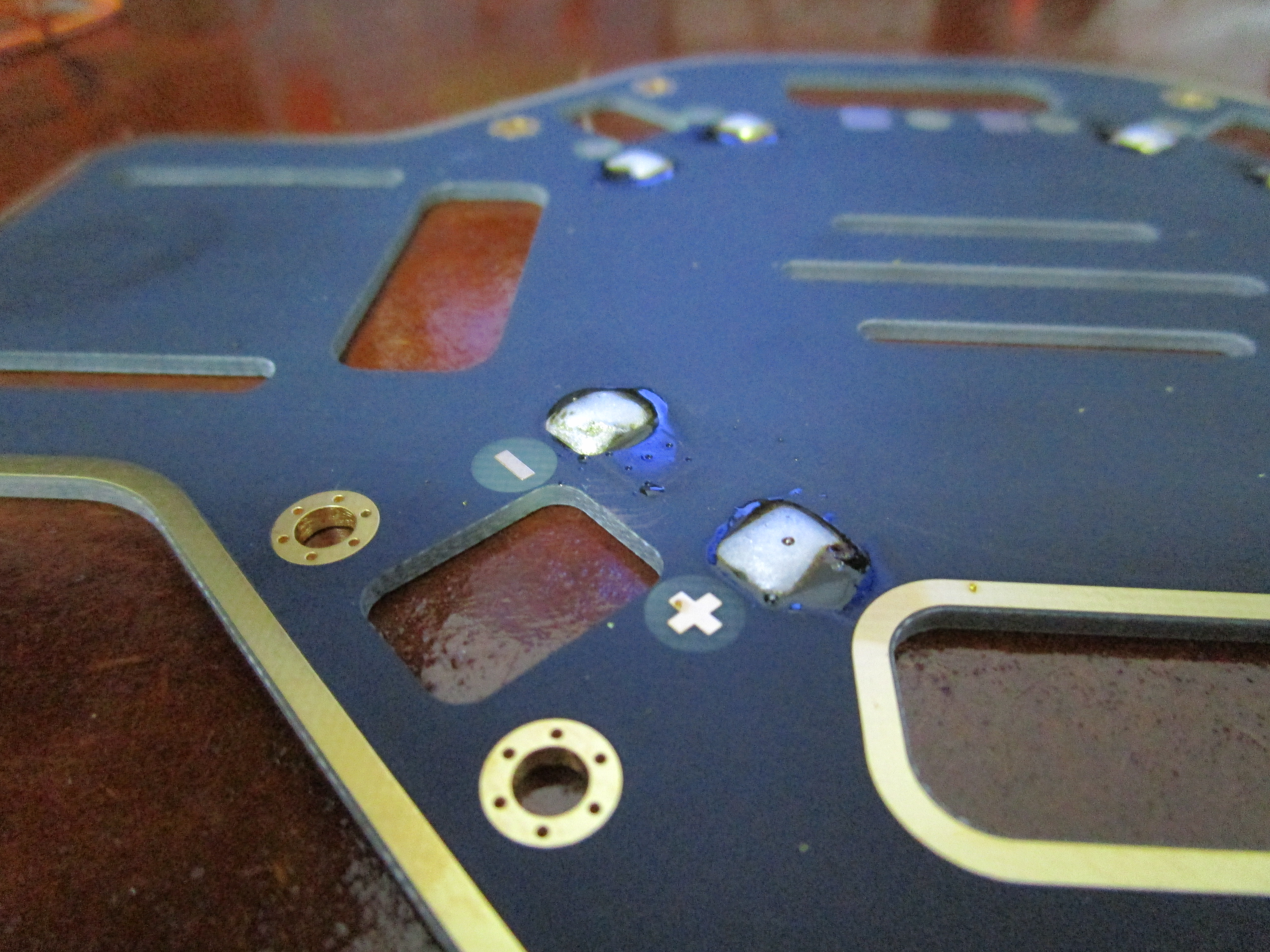

Depois de cortar, basta solda-los na placa mãe tomando cuidado de verificar a polaridade correta.
IMG_0276 IMG_0274 IMG_0275

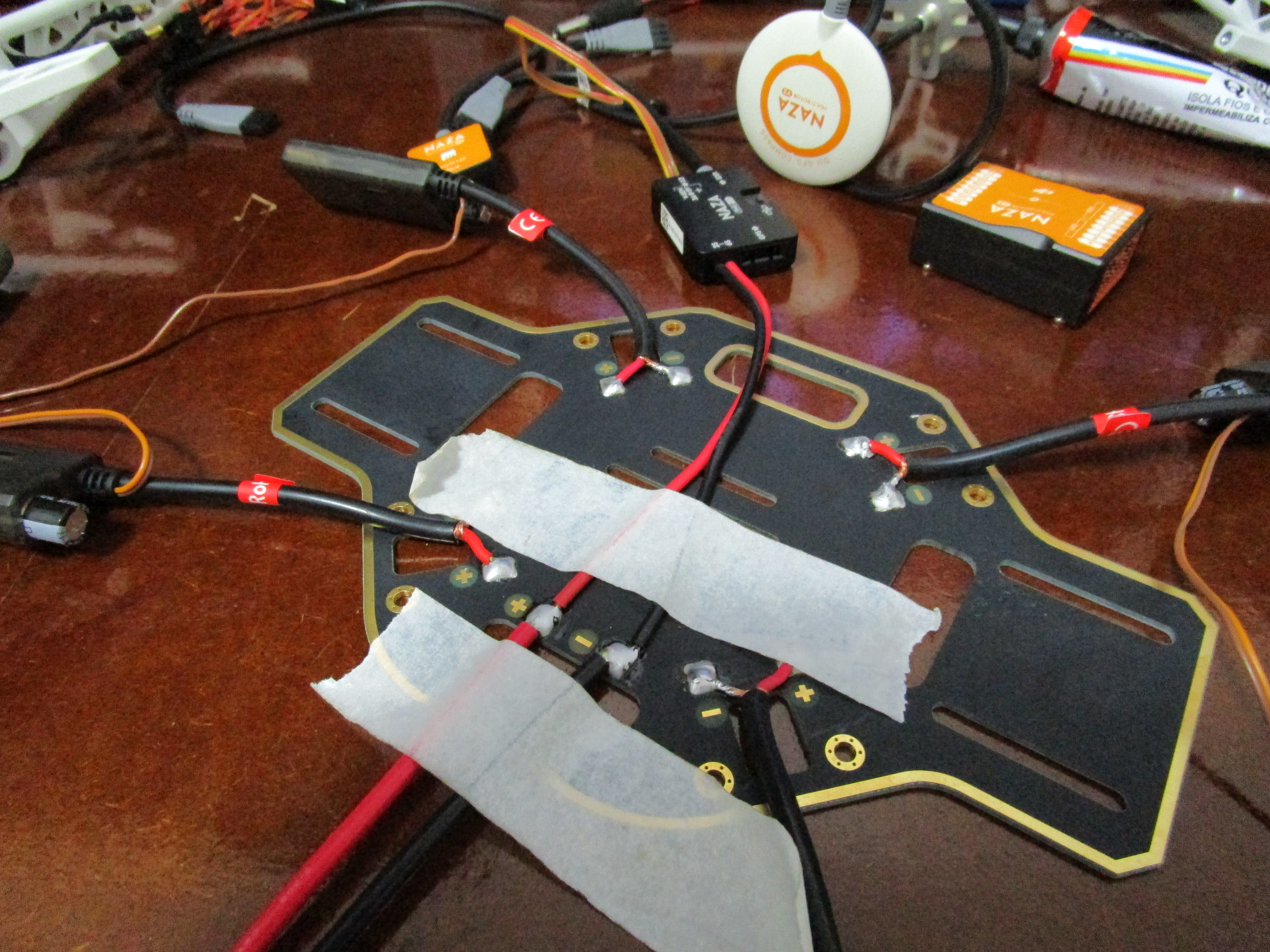

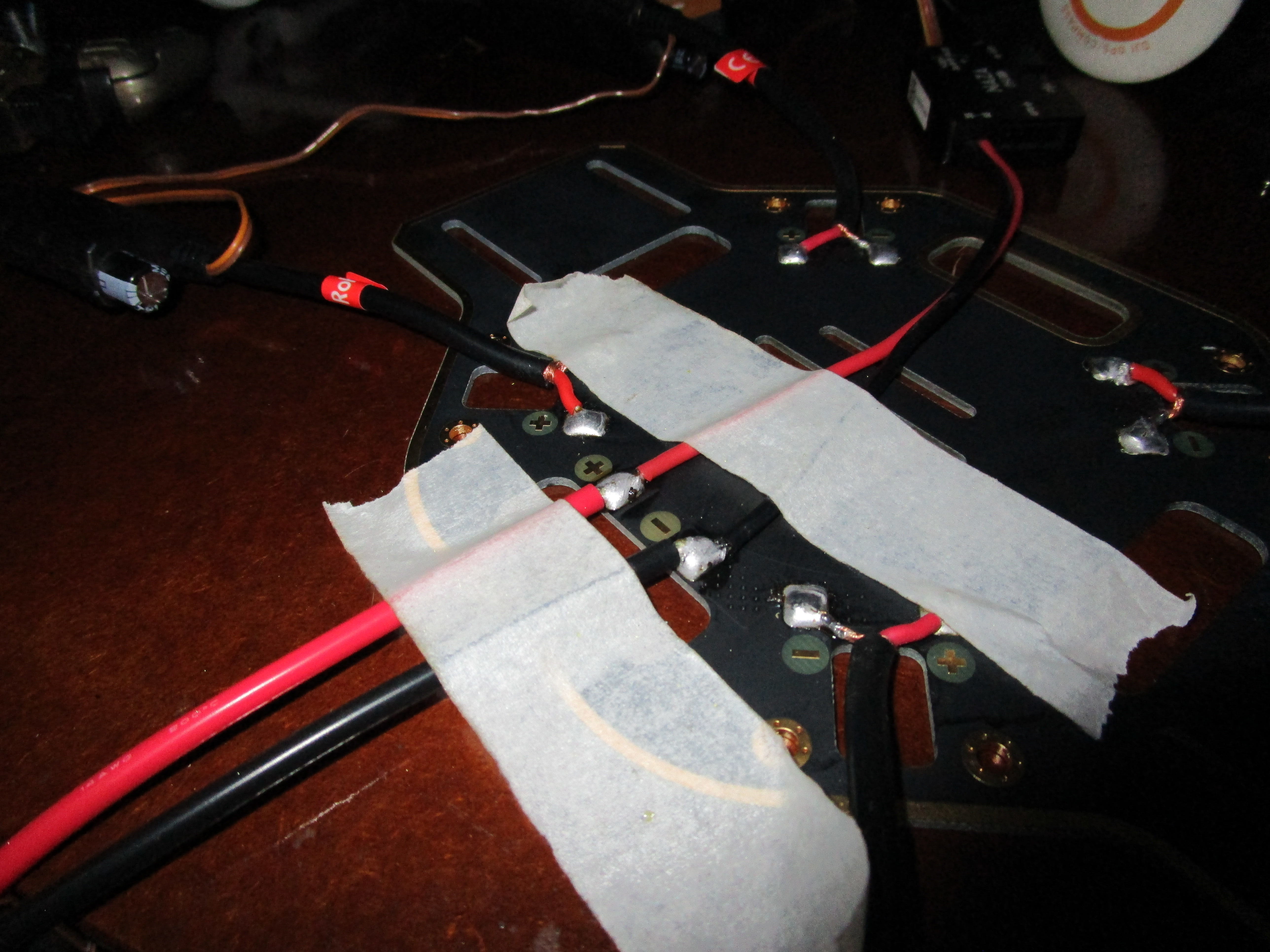

Também tive que soldar o cabo de alimentação da bateria e da PMU.
IMG_0278 IMG_0280

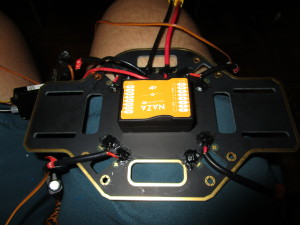

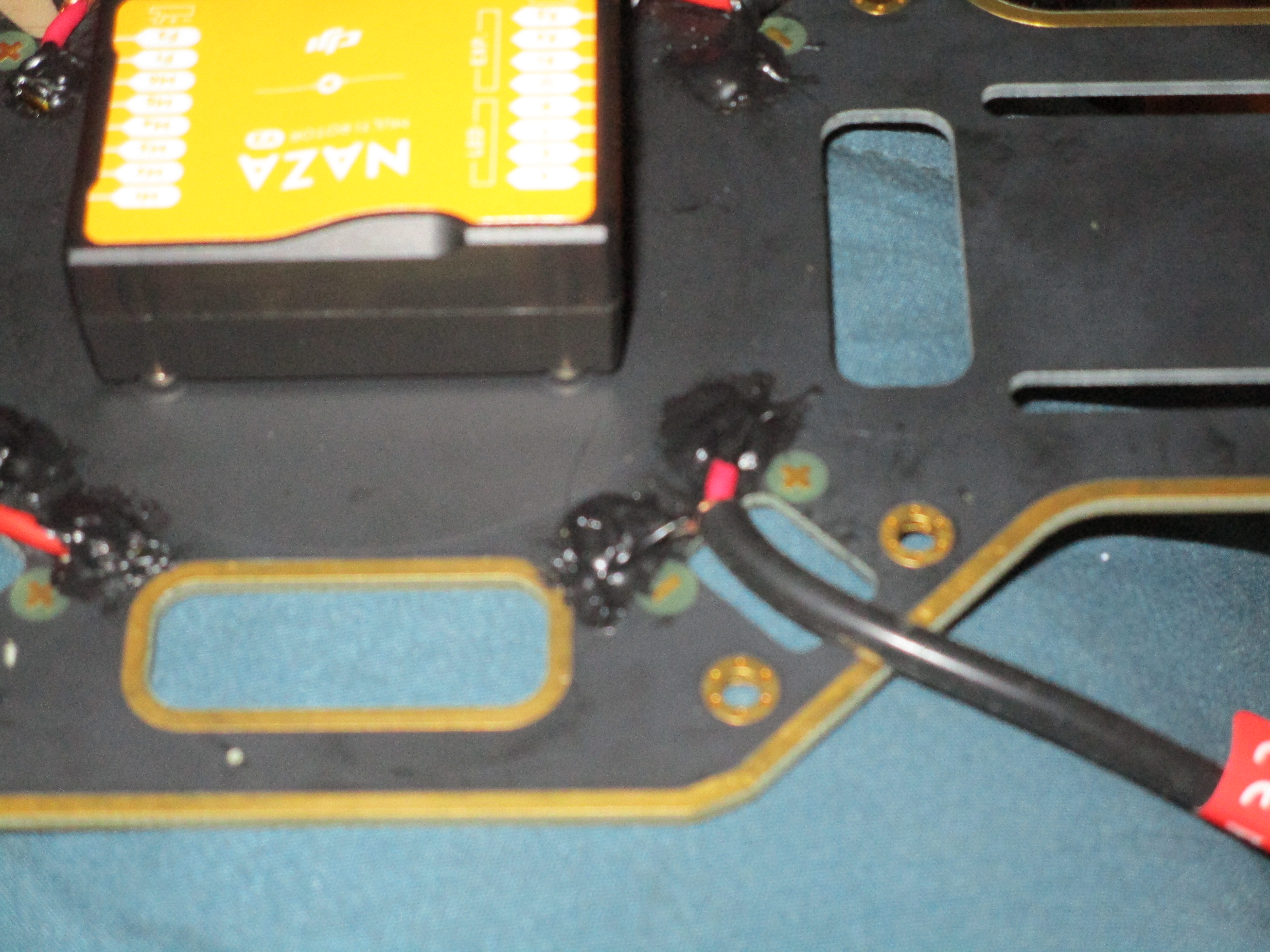

Para proteger as soldas, utilizei fita isolante liquida nos contatos onde foram feitas as soldas.
IMG_0284 IMG_0283

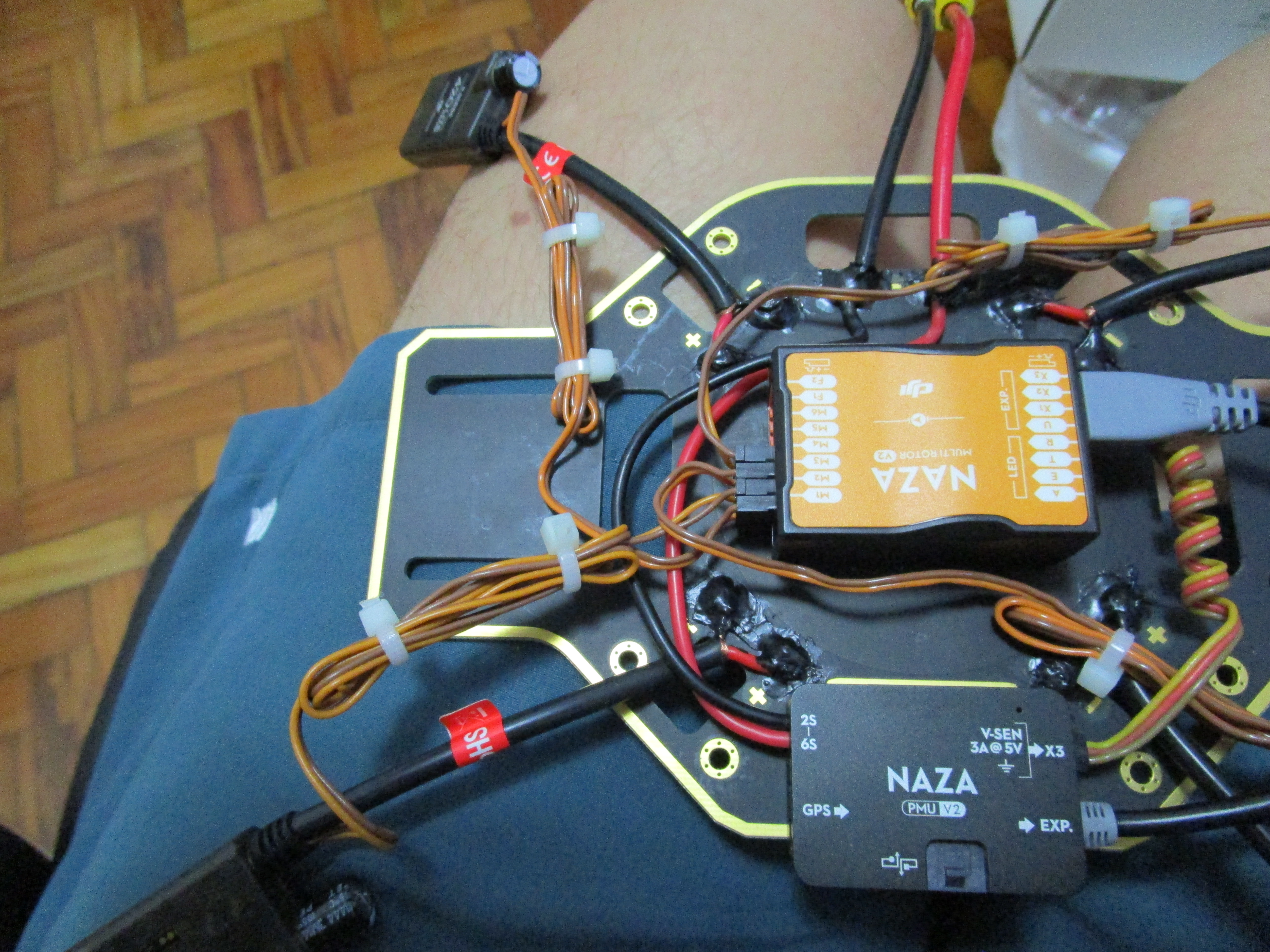

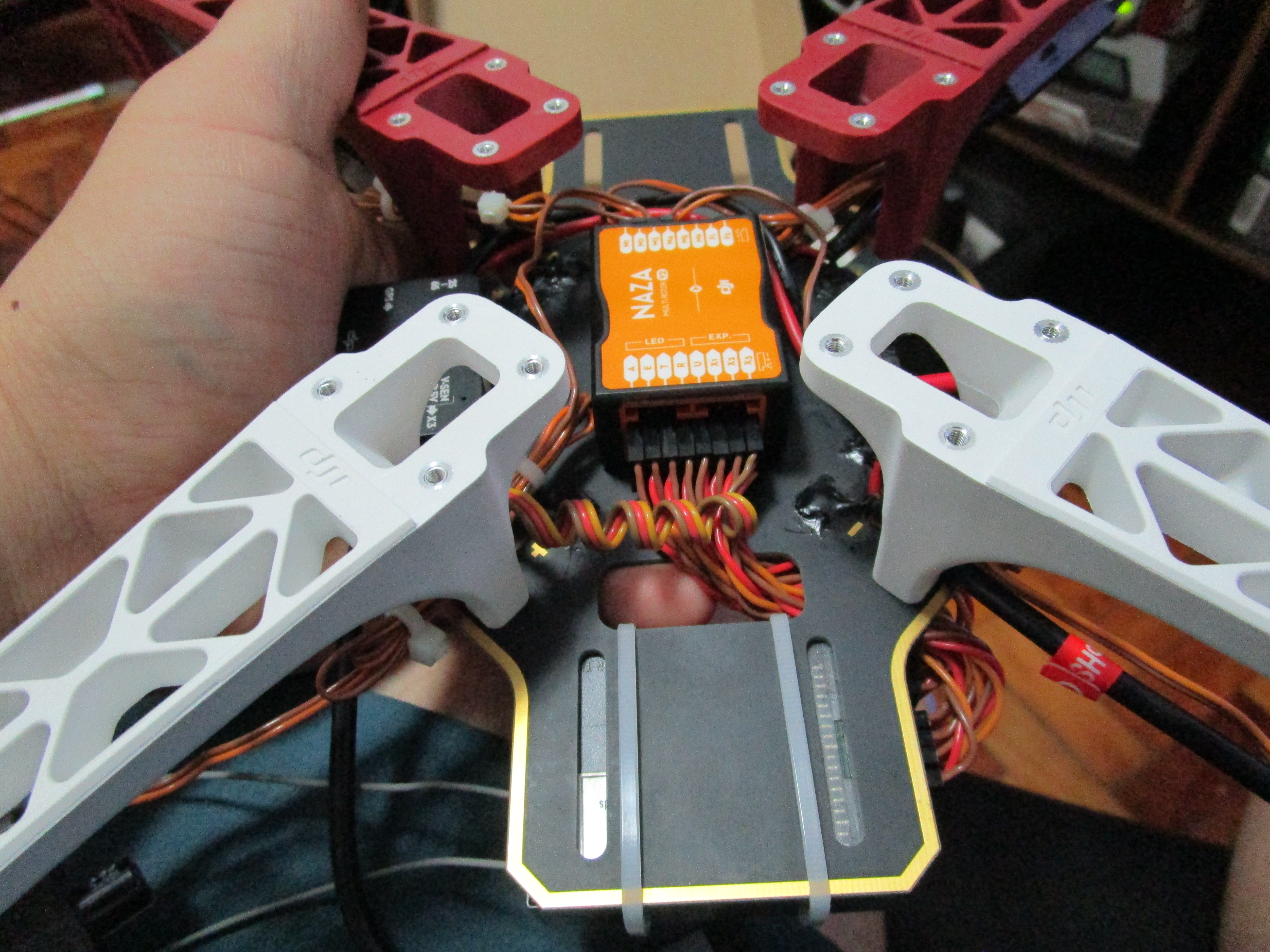

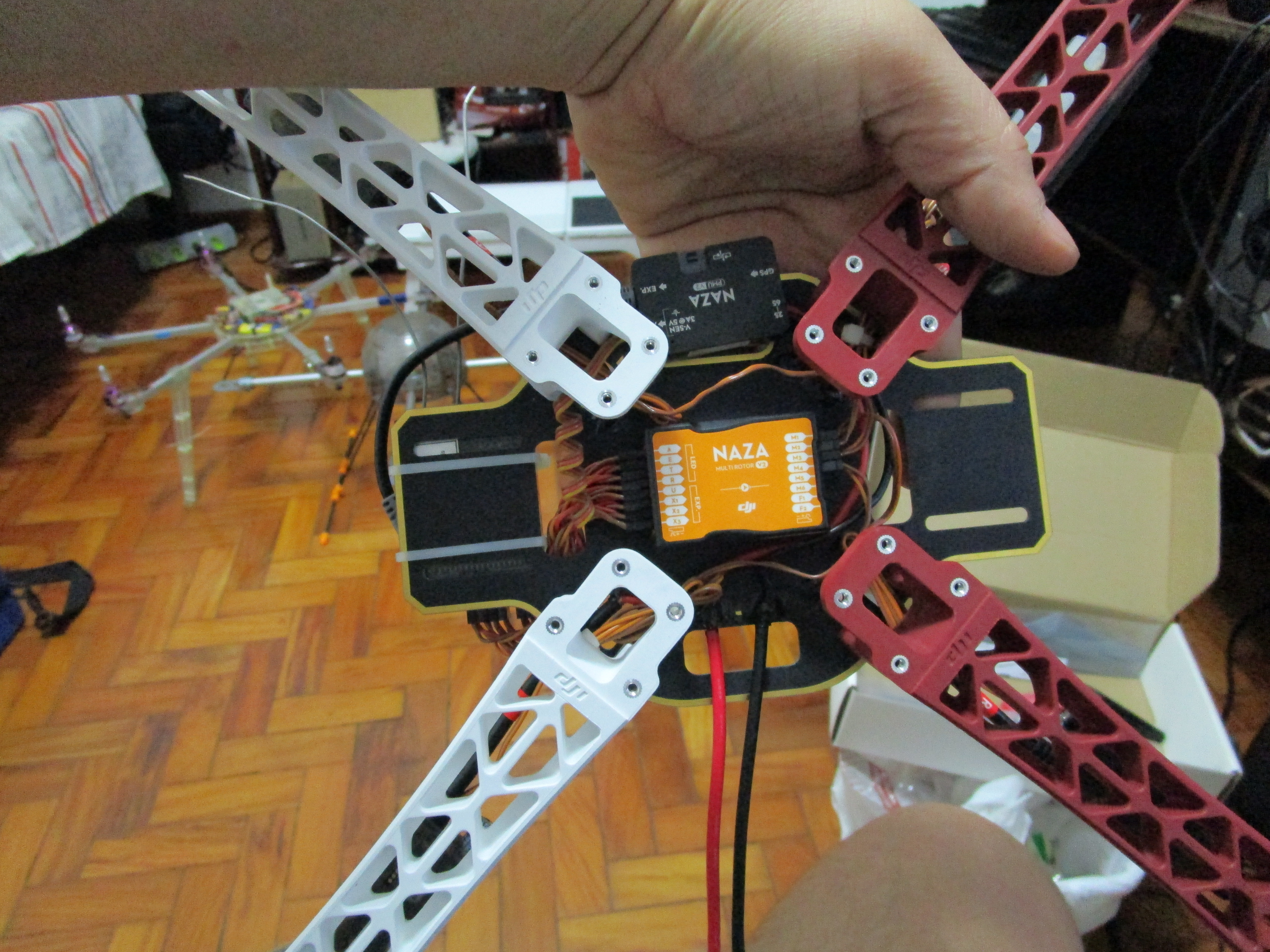

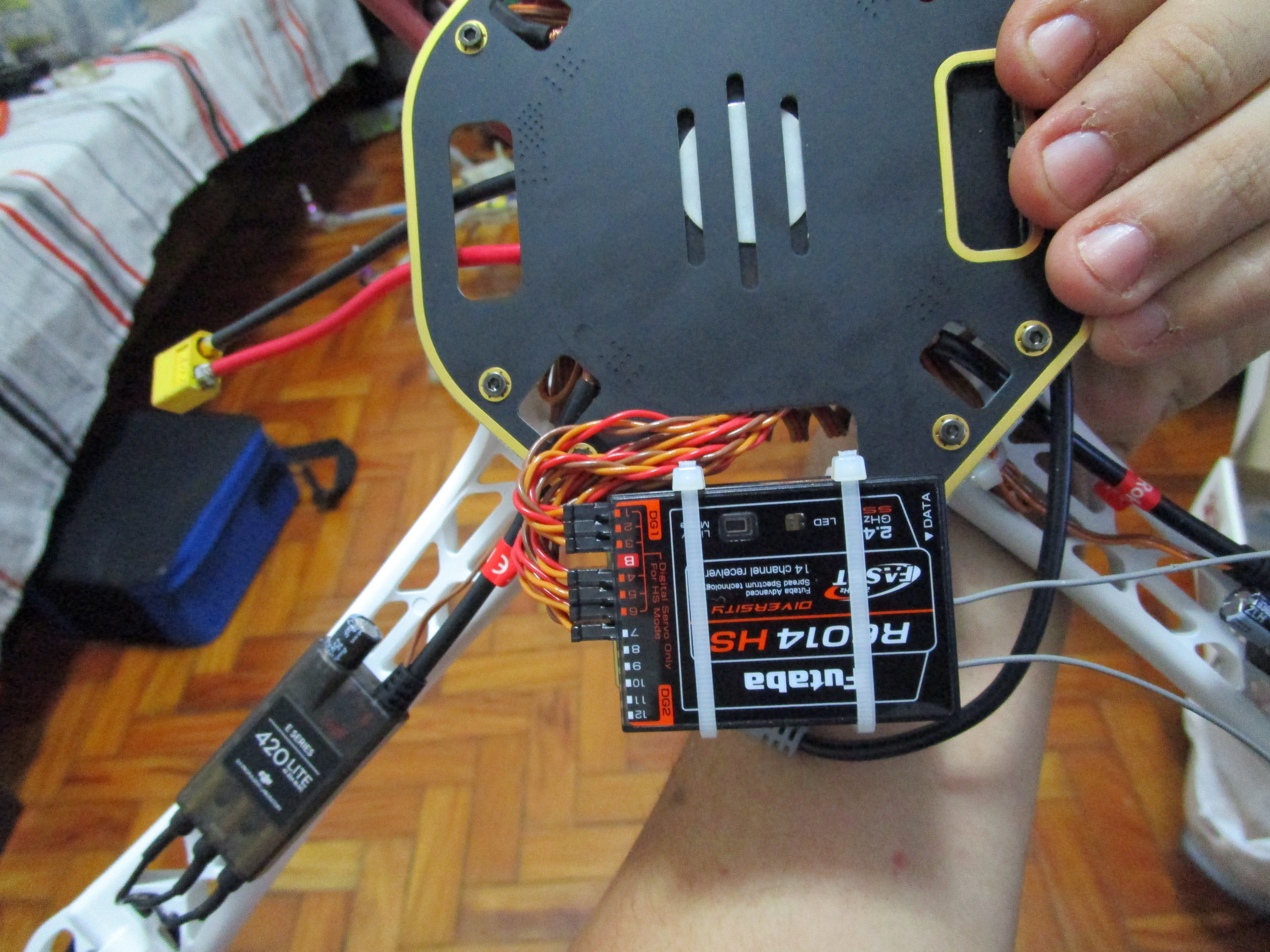

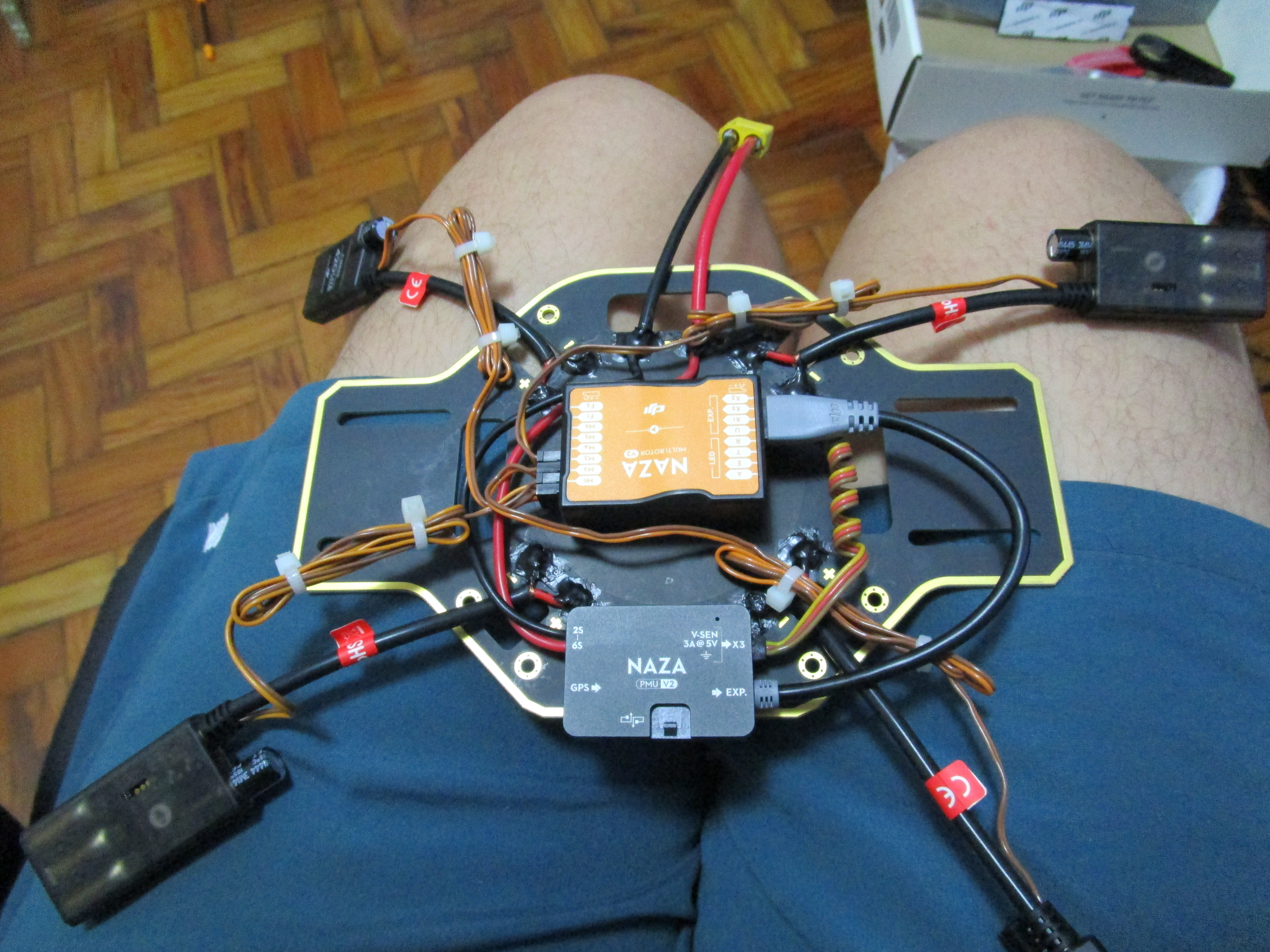

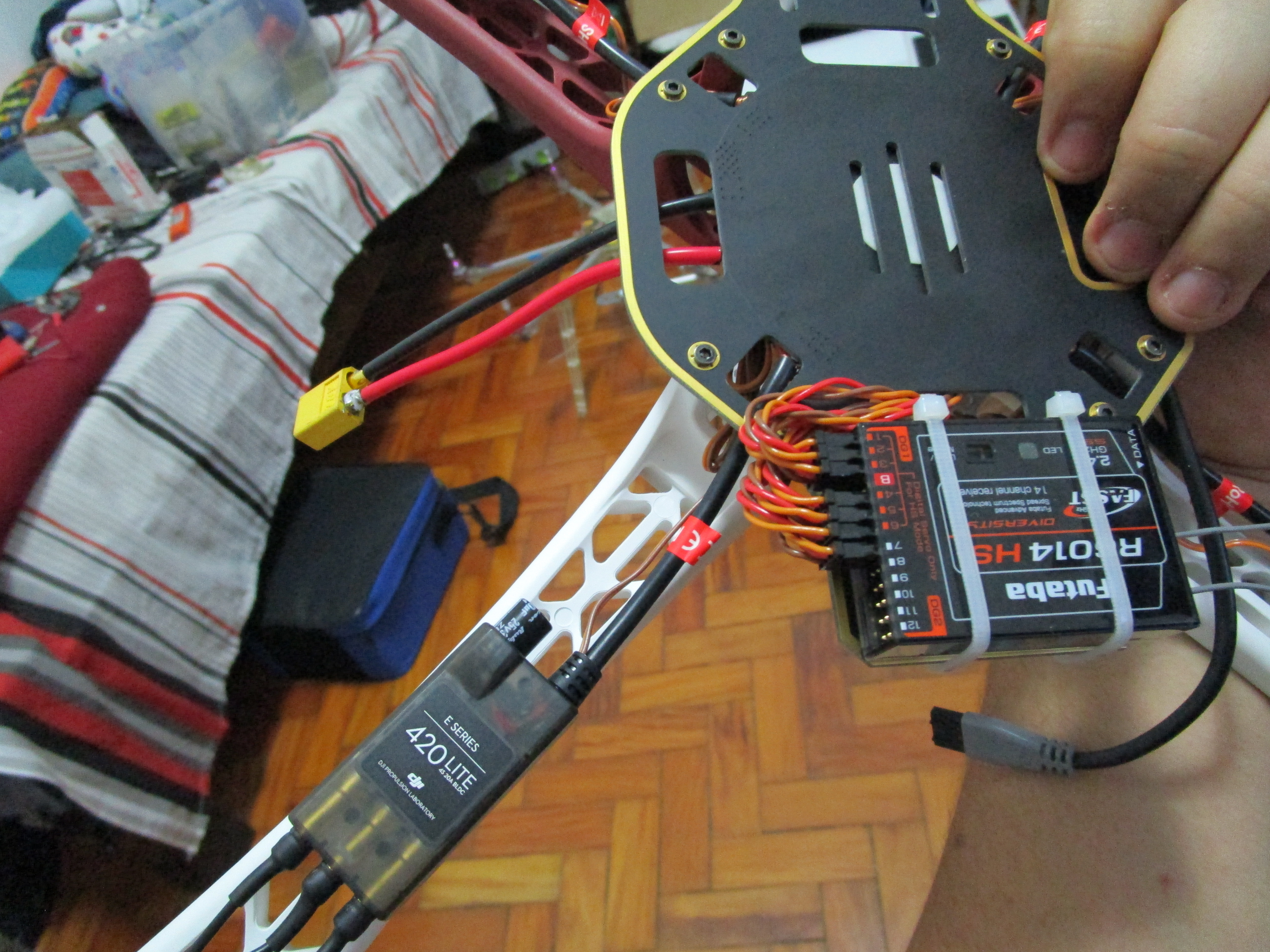

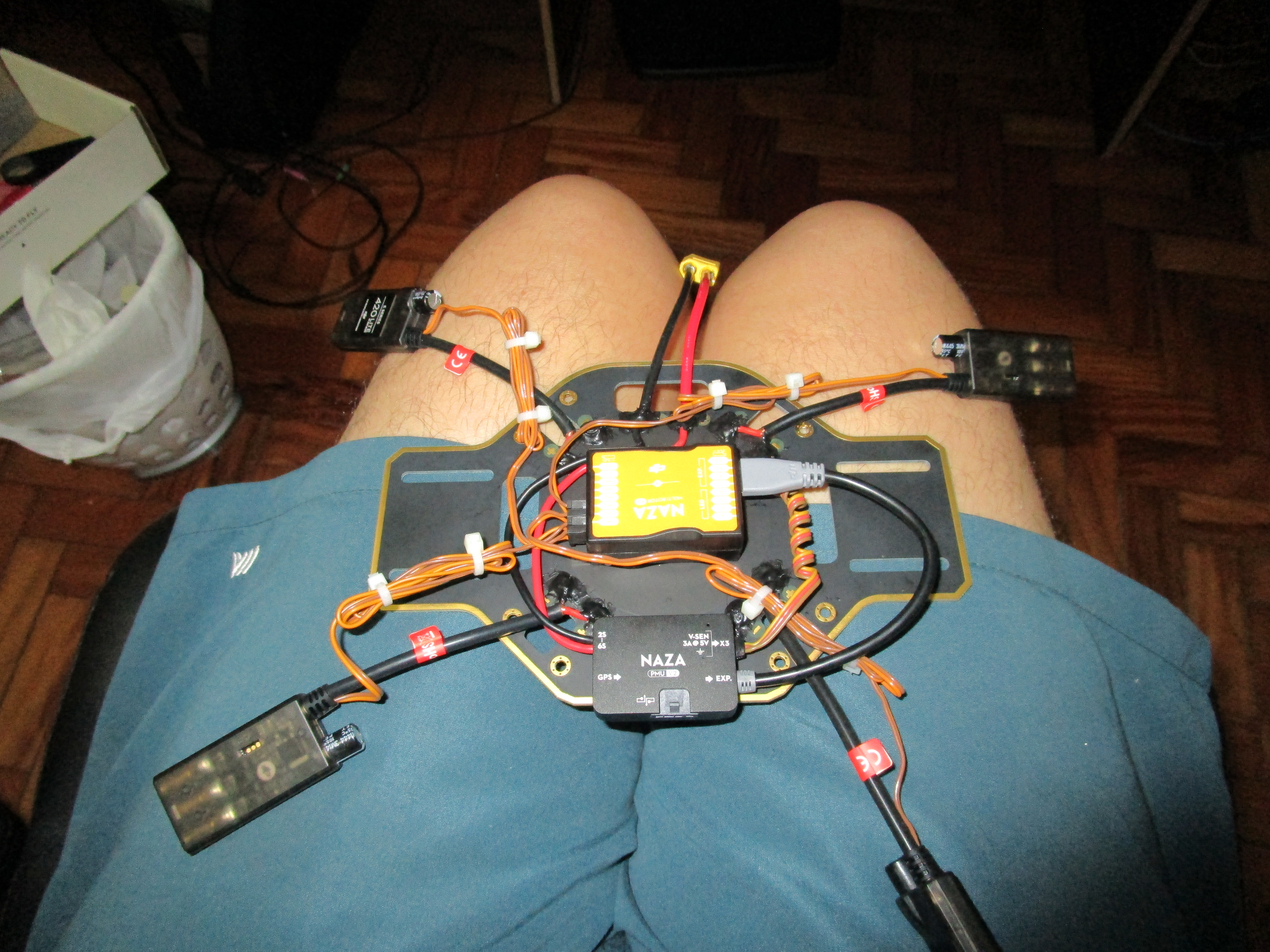

Com os ESC’s montados, foi a vez de fixar a controladora Naza V2 e começar a montagem dos braços, assim como a fixação da PMU e do receptor Futaba.
IMG_0286 IMG_0287 IMG_0288 IMG_0291 IMG_0292 IMG_0293 IMG_0294

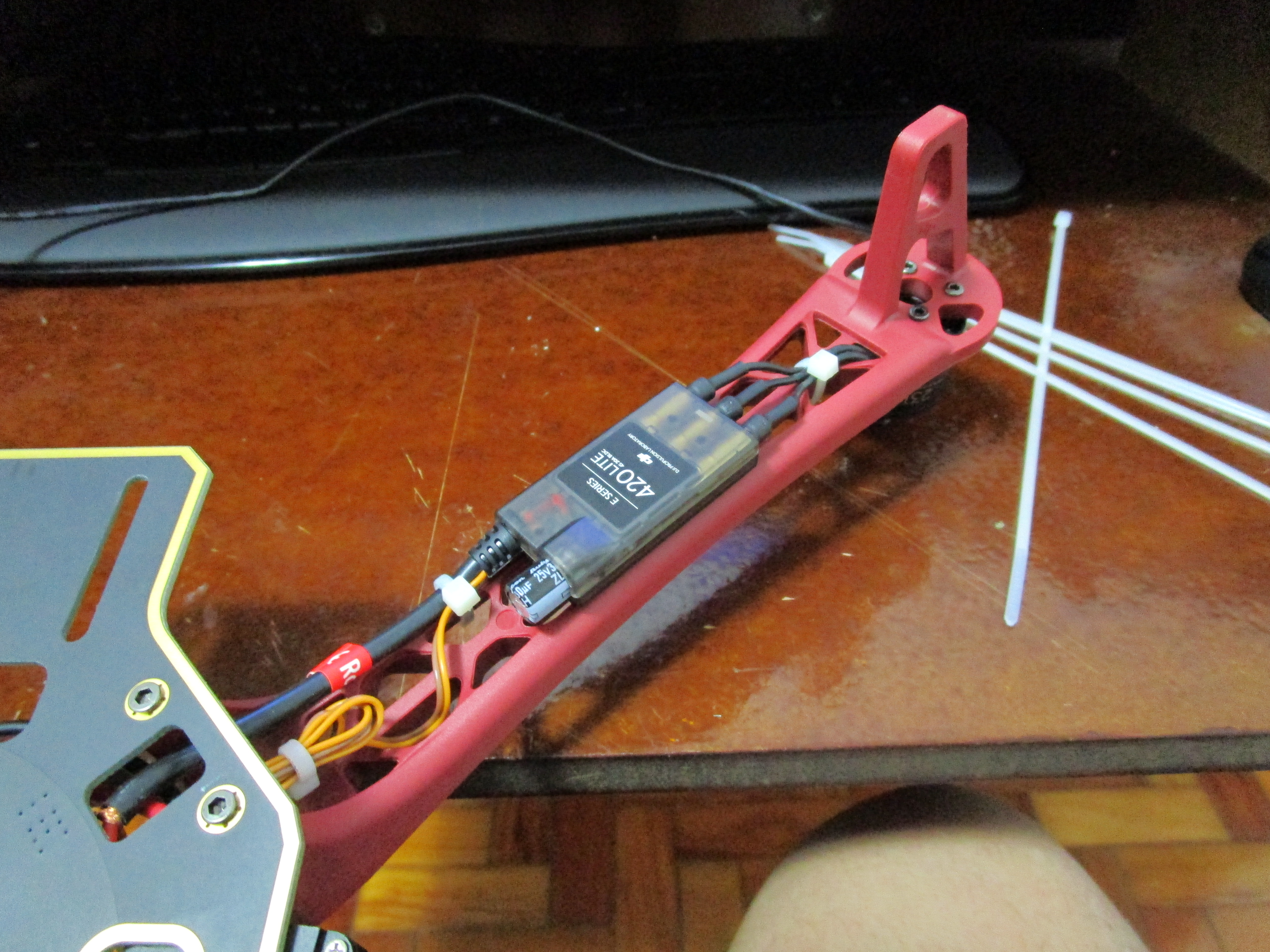

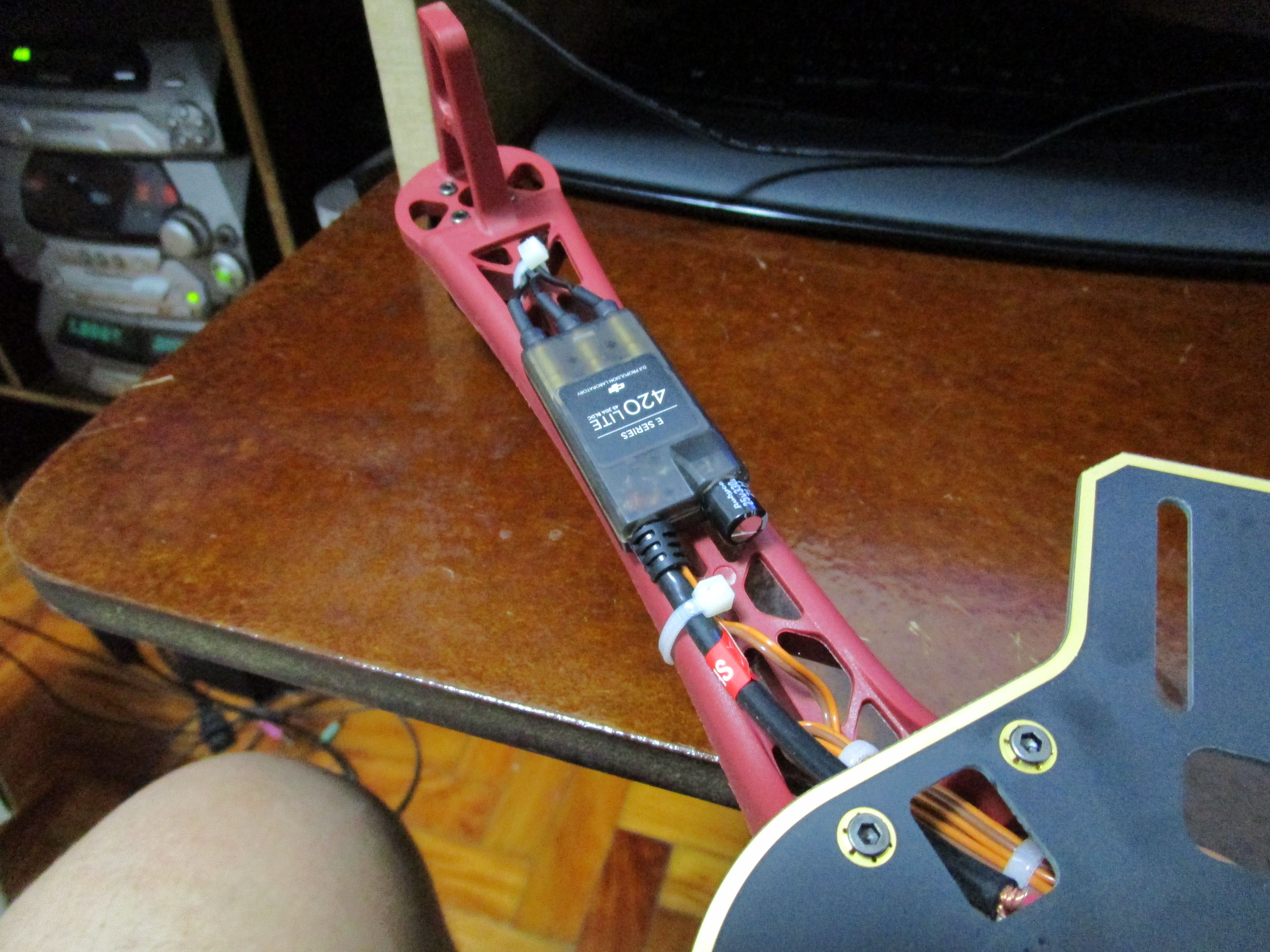

Os ESC’s foram fixados nos braços utilizando abraçadeiras de nylos presas nos fios.
IMG_0292 IMG_0297 IMG_0296

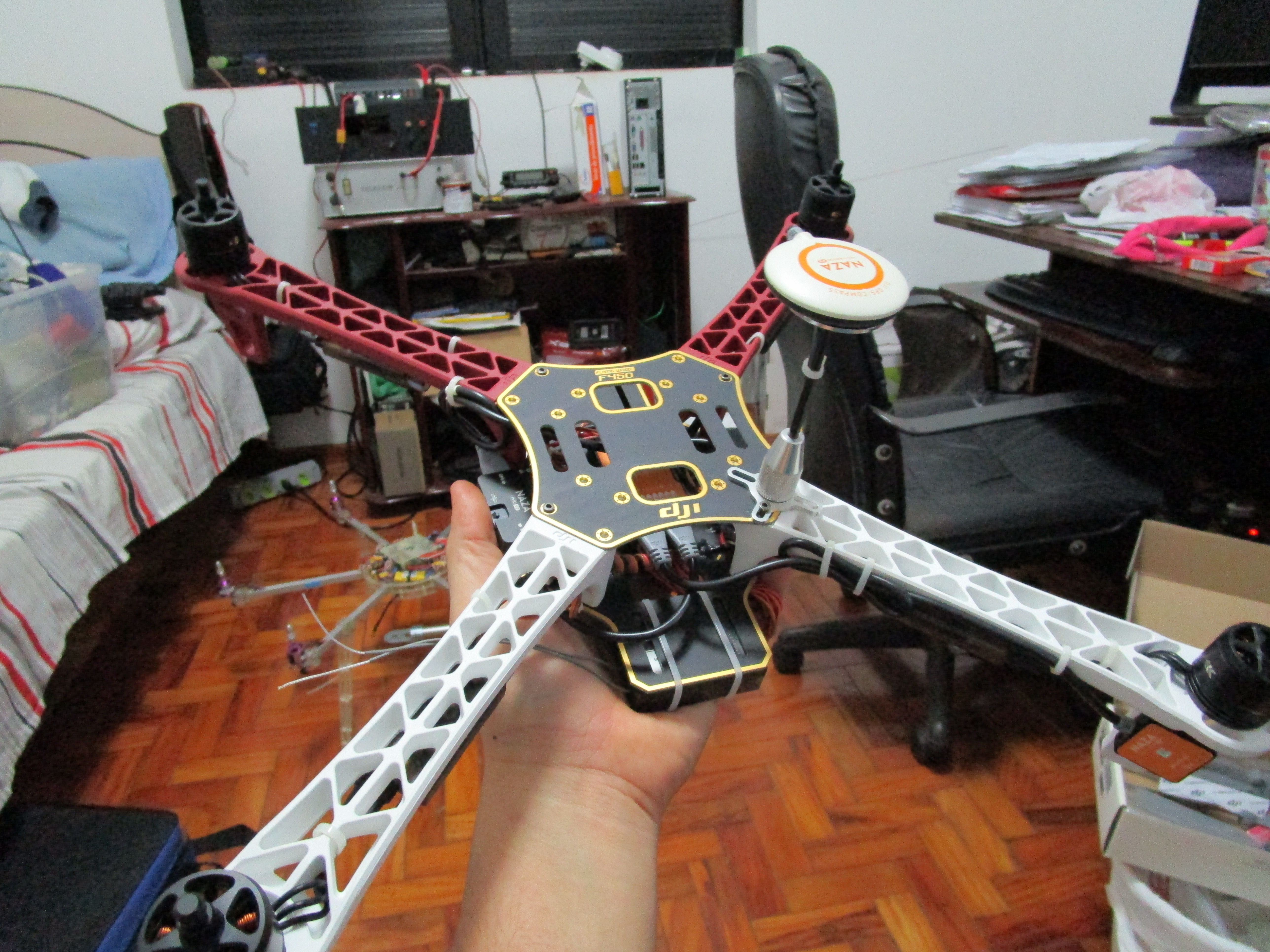

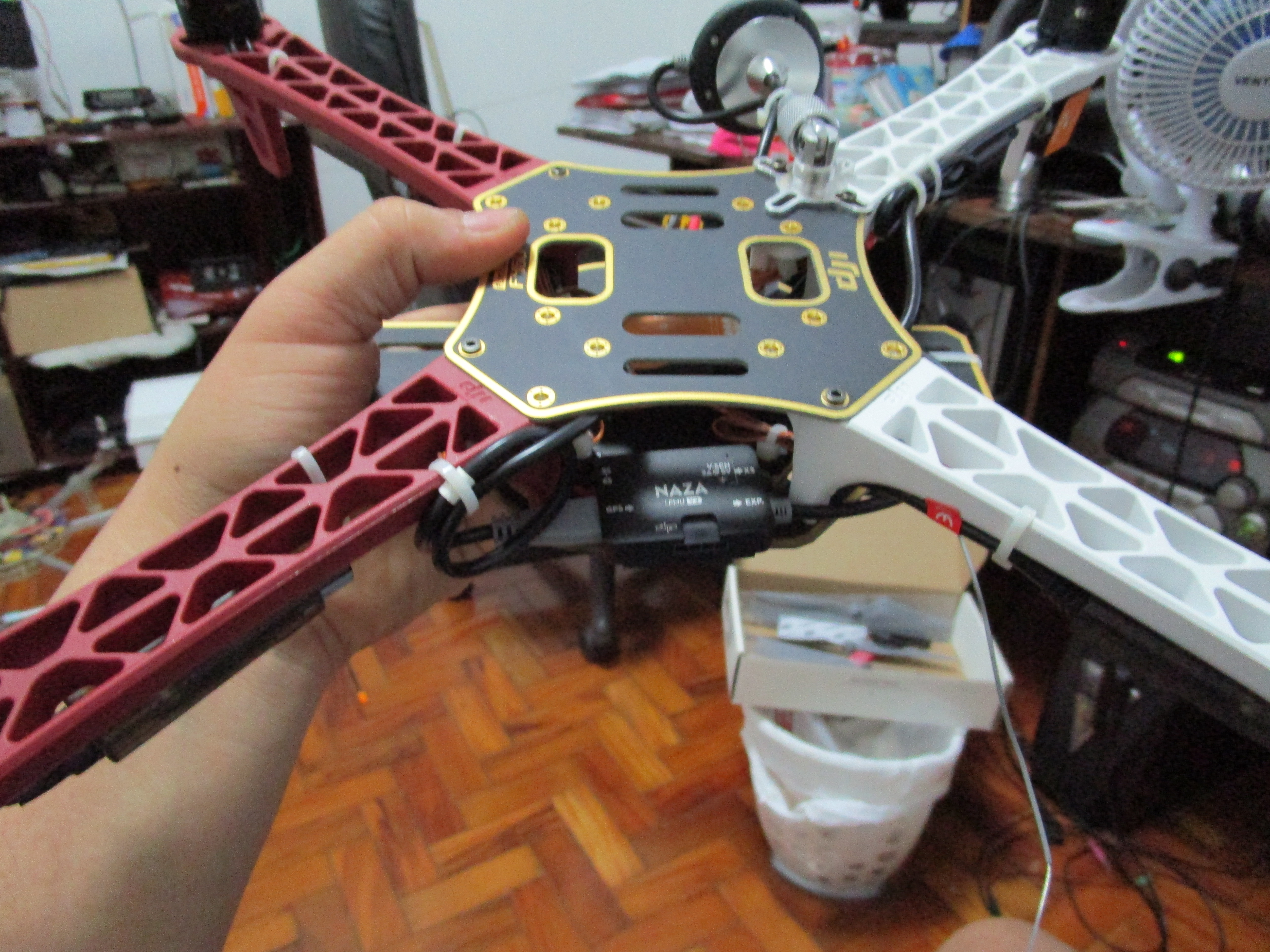

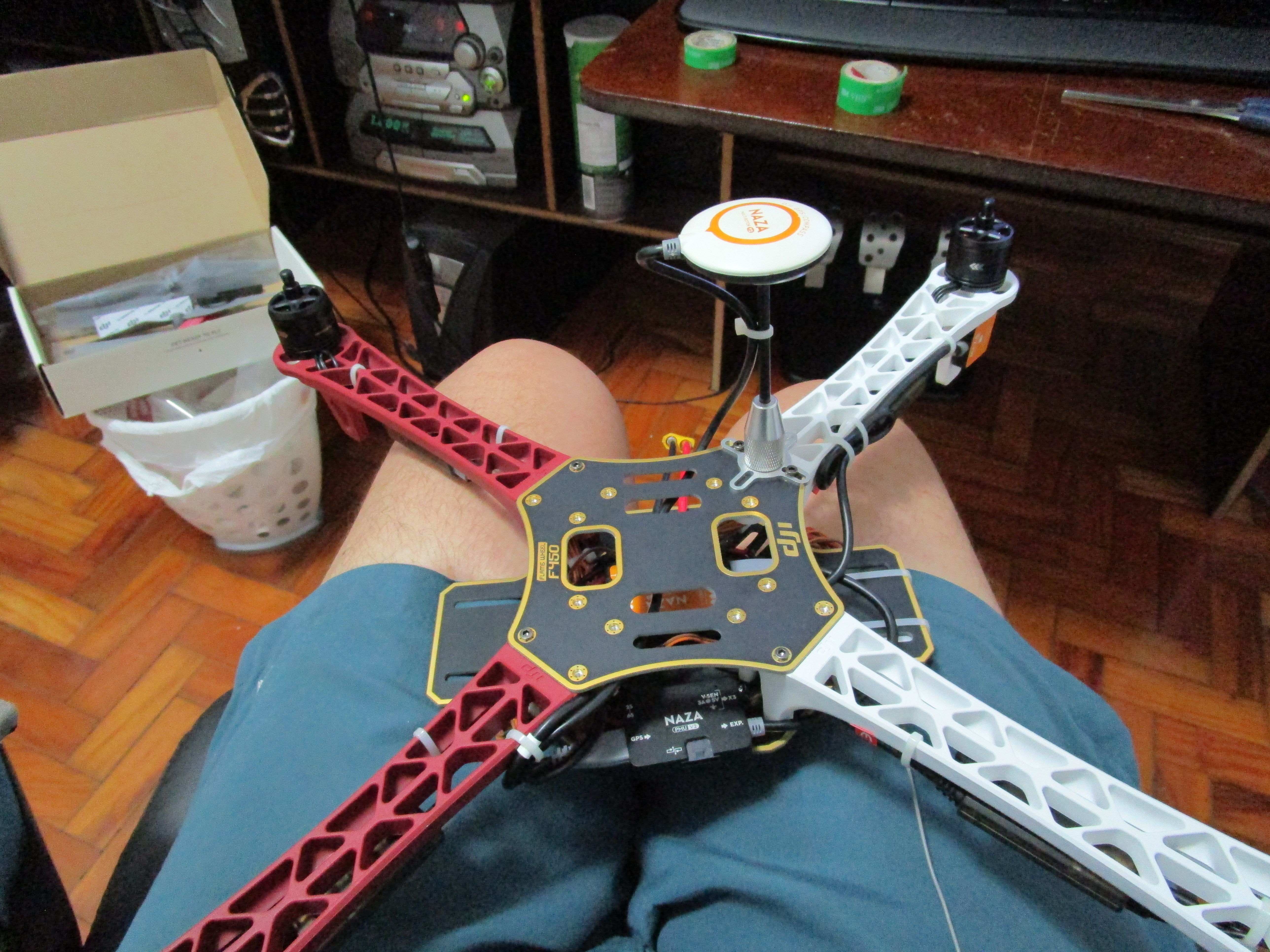

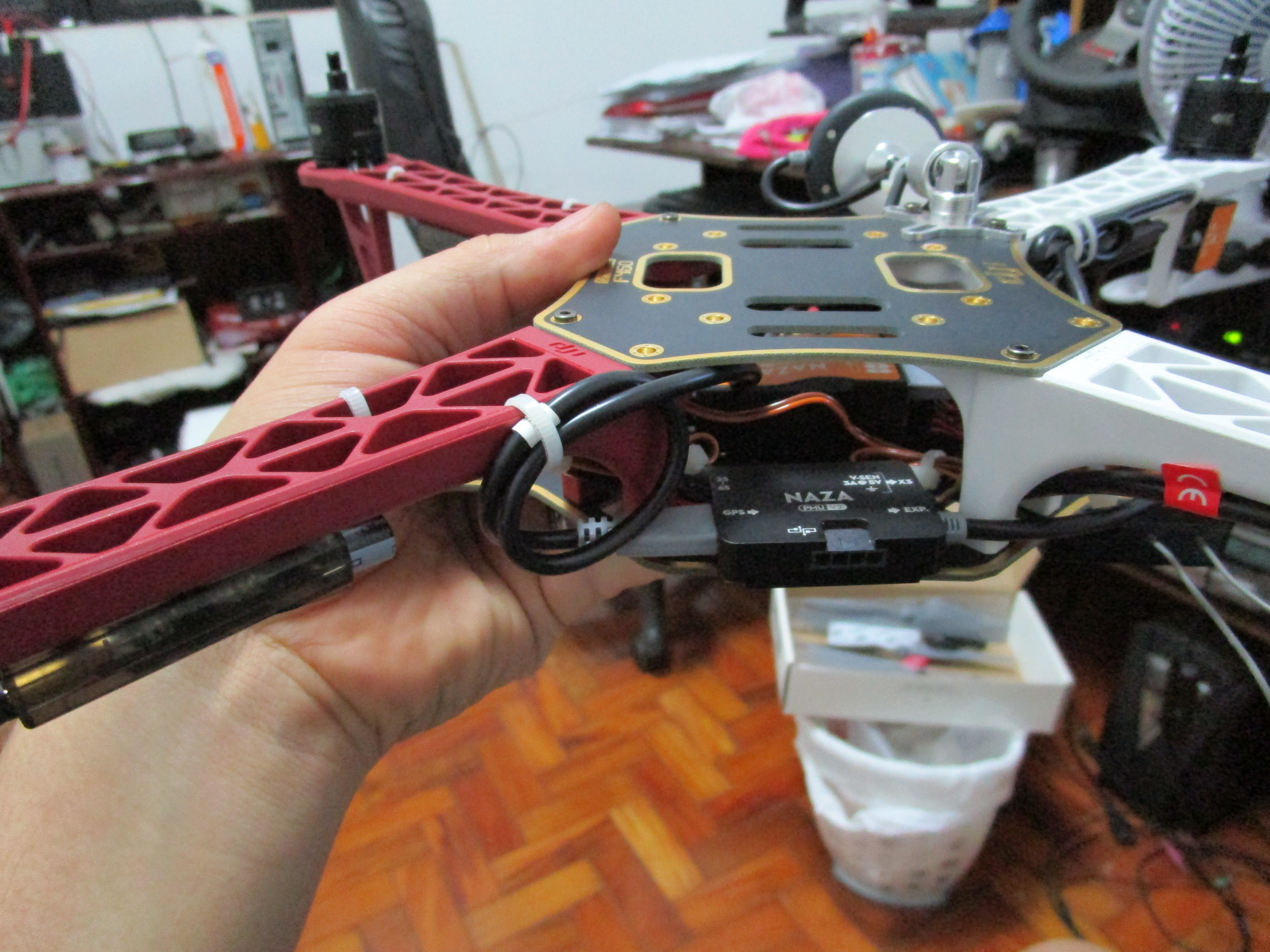

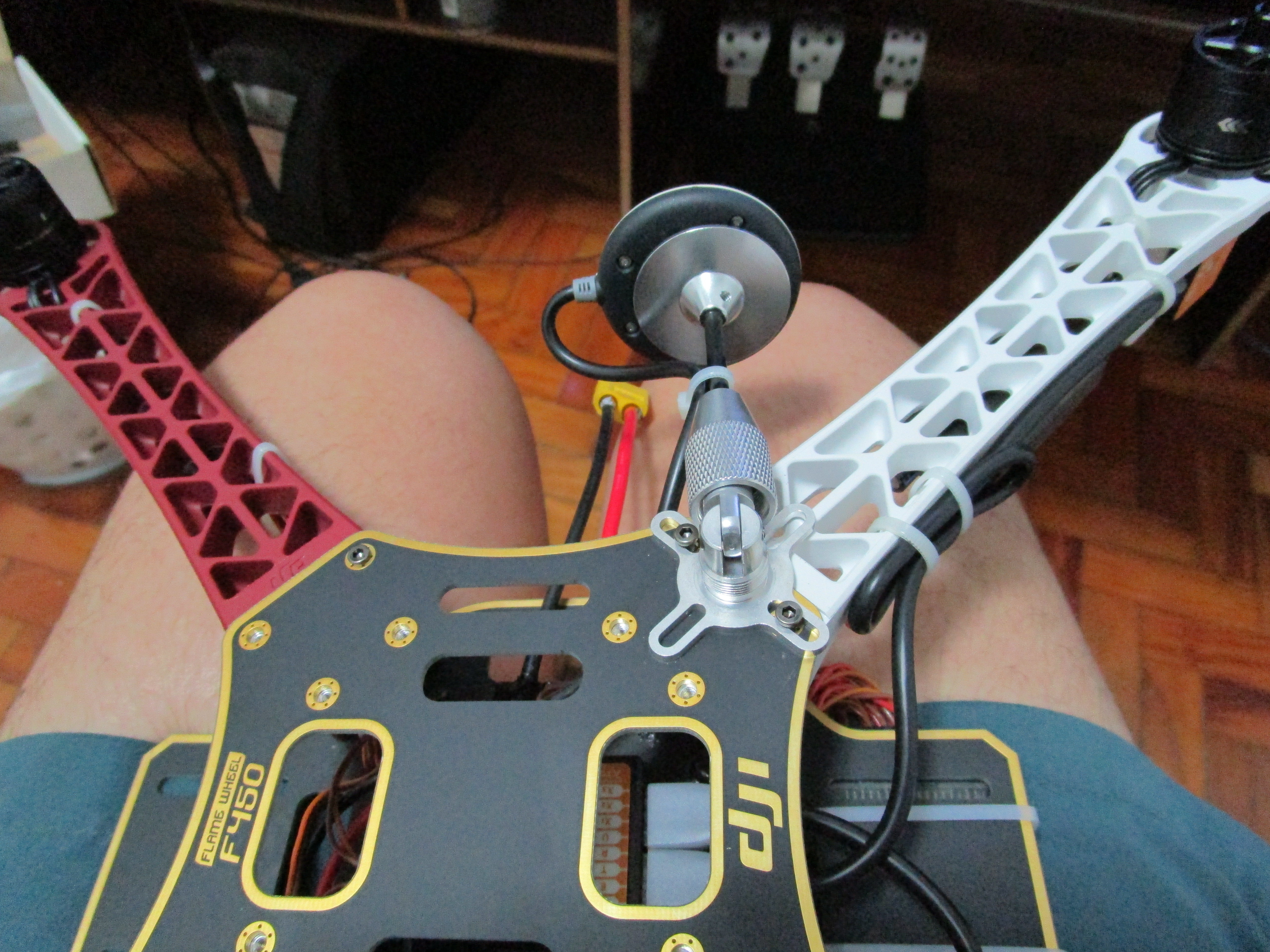

A placa principal superior foi instalada e o montante do GPS instalado nela.
IMG_0299 IMG_0300 IMG_0301 IMG_0302 IMG_0305

Para finalizar a montagem, falta o trem de pouso estendido, o Gimbal e as luzes de navegação. Assim que finalizar essas etapas atualizarei este post para adicionar mais fotos e informações sobre a montagem.
